Page 194 - 建筑工程管理理论与实践研究
P. 194
第六章 建筑工程项目质量管理
（五）控制图的控制界限

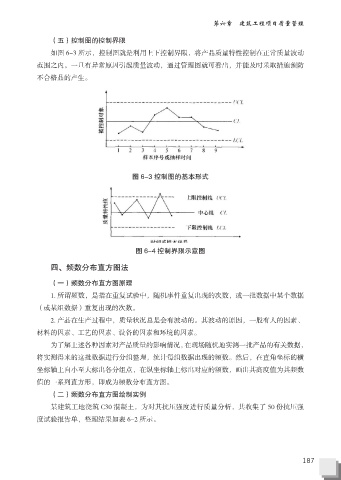

如图 6-3 所示，控制图就是利用上下控制界限，将产品质量特性控制在正常质量波动
范围之内。一旦有异常原因引起质量波动，通过管理图就可看出，并能及时采取措施预防
不合格品的产生。
图 6-3 控制图的基本形式
图 6-4 控制界限示意图
四、频数分布直方图法
（一）频数分布直方图原理
1. 所谓频数，是指在重复试验中，随机事件重复出现的次数，或一批数据中某个数据
（或某组数据）重复出现的次数。
2. 产品在生产过程中，质量状况总是会有波动的。其波动的原因，一般有人的因素、
材料的因素、工艺的因素、设备的因素和环境的因素。
为了解上述各种因素对产品质量的影响情况，在现场随机地实测一批产品的有关数据，
将实测得来的这批数据进行分组整理，统计每组数据出现的频数。然后，在直角坐标的横
坐标轴上自小至大标出各分组点，在纵坐标轴上标出对应的频数，画出其高度值为其频数
值的一系列直方形，即成为频数分布直方图。
（二）频数分布直方图绘制实例
某建筑工地浇筑 C30 混凝土，为对其抗压强度进行质量分析，共收集了 50 份抗压强
度试验报告单，整理结果如表 6-2 所示。
187
