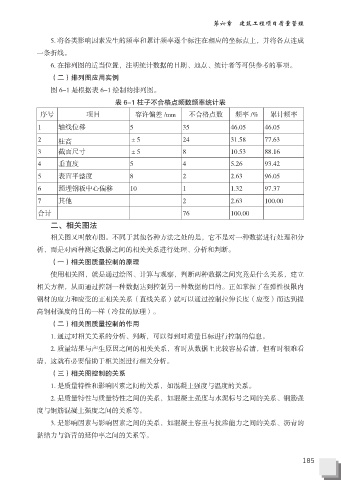

第六章 建筑工程项目质量管理

5. 将各类影响因素发生的频率和累计频率逐个标注在相应的坐标点上，并将各点连成

一条折线。
6. 在排列图的适当位置，注明统计数据的日期、地点、统计者等可供参考的事项。
（二）排列图应用实例

图 6-1 是根据表 6-1 绘制的排列图。
表 6-1 柱子不合格点频数频率统计表
序号 项目 容许偏差 /mm 不合格点数 频率 /% 累计频率

1 轴线位移 5 35 46.05 46.05
2 柱高 ±5 24 31.58 77.63
3 截面尺寸 ±5 8 10.53 88.16

4 垂直度 5 4 5.26 93.42
5 表面平整度 8 2 2.63 96.05

6 预埋钢板中心偏移 10 1 1.32 97.37
7 其他 2 2.63 100.00
合计 76 100.00
二、相关图法

相关图又叫散布图。不同于其他各种方法之处的是，它不是对一种数据进行处理和分
析，而是对两种测定数据之间的相关关系进行处理、分析和判断。

（一）相关图质量控制的原理
使用相关图，就是通过绘图、计算与观察，判断两种数据之间究竟是什么关系，建立
相关方程，从而通过控制一种数据达到控制另一种数据的目的。正如掌握了在弹性极限内

钢材的应力和应变的正相关关系（直线关系）就可以通过控制拉伸长度（应变）而达到提
高钢材强度的目的一样（冷拉的原理）。
（二）相关图质量控制的作用

1. 通过对相关关系的分析、判断，可以得到对质量目标进行控制的信息。
2. 质量结果与产生原因之间的相关关系，有时从数据上比较容易看清，但有时很难看

清，这就有必要借助于相关图进行相关分析。
（三）相关图控制的关系
1. 是质量特性和影响因素之间的关系，如混凝土强度与温度的关系。

2. 是质量特性与质量特性之间的关系，如混凝土强度与水泥标号之间的关系、钢筋强
度与钢筋混凝土强度之间的关系等。
3. 是影响因素与影响因素之间的关系，如混凝土容重与抗渗能力之间的关系、沥青的

黏结力与沥青的延伸率之间的关系等。

185
