加氢站建设及工艺技术研究

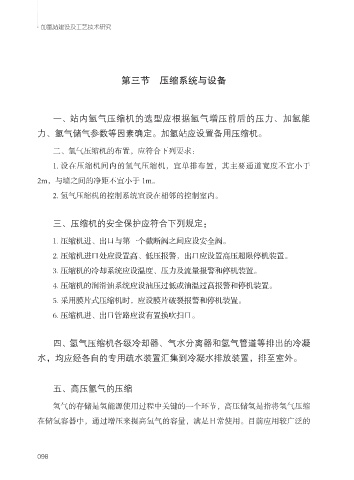

第三节 压缩系统与设备

一、 站内氢气压缩机的选型应根据氢气增压前后的压力、加氢能

力、氢气储气参数等因素确定。加氢站应设置备用压缩机。

二、氢气压缩机的布置，应符合下列要求：
1. 设在压缩机间内的氢气压缩机，宜单排布置，其主要通道宽度不宜小于

2m，与墙之间的净距不宜小于 1m。
2. 氢气压缩机的控制系统宜设在相邻的控制室内。

三、压缩机的安全保护应符合下列规定：

1. 压缩机进、出口与第一个截断阀之间应设安全阀。

2. 压缩机进口处应设置高、低压报警，出口应设置高压超限停机装置。
3. 压缩机的冷却系统应设温度、压力及流量报警和停机装置。

4. 压缩机的润滑油系统应设油压过低或油温过高报警和停机装置。
5. 采用膜片式压缩机时，应设膜片破裂报警和停机装置。

6. 压缩机进、出口管路应设有置换吹扫口。

四、 氢气压缩机各级冷却器、气水分离器和氢气管道等排出的冷凝

水，均应经各自的专用疏水装置汇集到冷凝水排放装置，排至室外。

五、高压氢气的压缩

氢气的存储是氢能源使用过程中关键的一个环节，高压储氢是指将氢气压缩

在储氢容器中，通过增压来提高氢气的容量，满足日常使用。目前应用较广泛的

098
