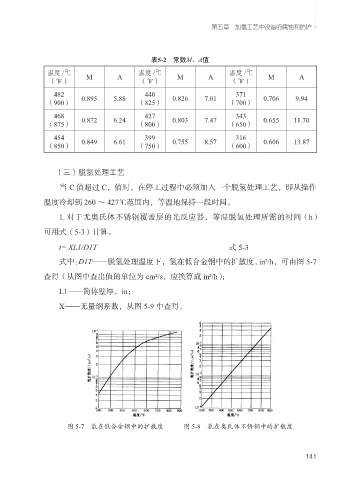

Page 150 - 加氢站建设及工艺技术研究

第五章 加氢工艺中设备的腐蚀和防护

表5-2 常数M、A值
温度 /℃ M A 温度 /℃ M A 温度 /℃ M A
（℉） （℉） （℉）
482 440 371
（900） 0.895 5.88 （825） 0.826 7.01 （700） 0.706 9.94
468 0.872 6.24 427 0.803 7.47 343 0.655 11.70
（875） （800） （650）
454 399 316
（850） 0.849 6.61 （750） 0.755 8.57 （600） 0.606 13.87

（三）脱氢处理工艺

当 C 值超过 C，值时，在停工过程中必须加入一个脱氢处理工艺，即从操作

温度冷却到 260 ～ 427℃范围内，等温地保持一段时间。
1. 对于无奥氏体不锈钢覆盖层的光反应器，等温脱氢处理所需的时间（h）

可用式（5-3）计算。
t= XL1/D1T 式 5-3

式中： D1T——脱氢处理温度下，氢在低合金钢中的扩散度，in²/h，可由图 5-7
查得（从图中查出值的单位为 cm²/s，应换算成 in²/h）；

L1——简体壁厚，in；
X——无量纲系数，从图 5-9 中查得。

图 5-7 氢在低合金钢中的扩散度 图 5-8 氢在奥氏体不锈钢中的扩散度

141
