Page 152 - 加氢站建设及工艺技术研究

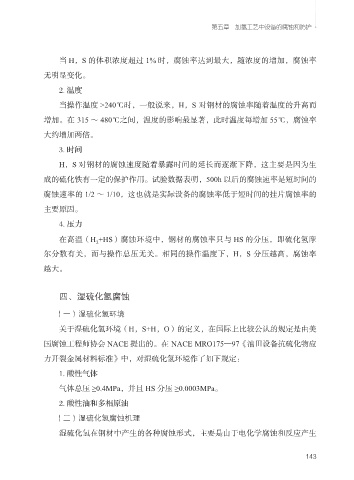

第五章 加氢工艺中设备的腐蚀和防护

当 H，S 的体积浓度超过 1% 时，腐蚀率达到最大，随浓度的增加，腐蚀率
无明显变化。

2. 温度
当操作温度 >240℃时，一般说来，H，S 对钢材的腐蚀率随着温度的升高而

增加。在 315 ～ 480℃之间，温度的影响最显著，此时温度每增加 55℃，腐蚀率
大约增加两倍。

3. 时间
H，S 对钢材的腐蚀速度随着暴露时间的延长而逐渐下降，这主要是因为生

成的硫化铁有一定的保护作用。试验数据表明，500h 以后的腐蚀速率是短时间的
腐蚀速率的 1/2 ～ 1/10，这也就是实际设备的腐蚀率低于短时间的挂片腐蚀率的

主要原因。
4. 压力

在高温（H +HS）腐蚀环境中，钢材的腐蚀率只与 HS 的分压，即硫化氢摩
2
尔分数有关，而与操作总压无关。相同的操作温度下，H，S 分压越高，腐蚀率

越大。

四、湿硫化氢腐蚀

（一）湿硫化氢环境
关于湿硫化氢环境（H，S+H，O）的定义，在国际上比较公认的规定是由美

国腐蚀工程师协会 NACE 提出的。在 NACE MRO175—97《油田设备抗硫化物应
力开裂金属材料标准》中，对湿硫化氢环境作了如下规定：

1. 酸性气体
气体总压 ≥0.4MPa，并且 HS 分压 ≥0.0003MPa。

2. 酸性油和多相原油
（二）湿硫化氢腐蚀机理

湿硫化氢在钢材中产生的各种腐蚀形式，主要是由于电化学腐蚀和反应产生

143
