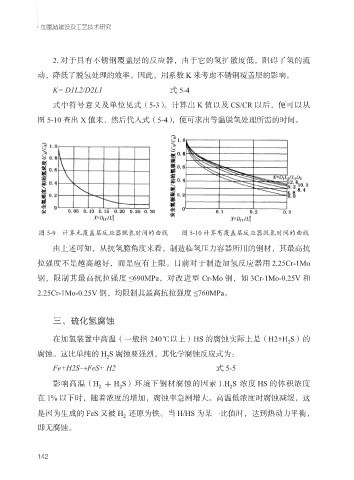

Page 151 - 加氢站建设及工艺技术研究
P. 151
加氢站建设及工艺技术研究
2. 对于具有不锈钢覆盖层的反应器，由于它的氢扩散度低，阻碍了氢的流
动，降低了脱氢处理的效率。因此，用系数 K 来考虑不锈钢覆盖层的影响。
K= D1L2/D2L1 式 5-4
式中符号意义及单位见式（5-3）。计算出 K 值以及 CS/CR 以后，便可以从
图 5-10 查出 X 值来，然后代入式（5-4），便可求出等温脱氢处理所需的时间。
图 5-9 计算无覆盖层反应器脱氢时间的曲线 图 5-10 计算有覆盖层反应器脱氢时间的曲线
由上述可知，从抗氢脆角度来看，制造临氢压力容器所用的钢材，其最高抗
拉强度不是越高越好，而是应有上限。目前对于制造加氢反应器用 2.25Cr-1Mo
钢，限制其最高抗拉强度 ≤690MPa，对改进型 Cr-Mo 钢，如 3Cr-1Mo-0.25V 和
2.25Cr-1Mo-0.25V 钢，均限制其最高抗拉强度 ≤760MPa。
三、硫化氢腐蚀
在加氢装置中高温（一般指 240℃以上）HS 的腐蚀实际上是（H2+H S）的
2
腐蚀。这比单纯的 H S 腐蚀要强烈，其化学腐蚀反应式为：
2
Fe+H2S→FeS+ H2 式 5-5
影响高温（H ＋ H S）环境下钢材腐蚀的因素 1.H S 浓度 HS 的体积浓度
2
2
2
在 1% 以下时，随着浓度的增加，腐蚀率急剧增大。高温低浓度时腐蚀减缓，这
是因为生成的 FeS 又被 H 还原为铁。当 H/HS 为某一比值时，达到热动力平衡，
2
即无腐蚀。
142
