Page 153 - 加氢站建设及工艺技术研究

加氢站建设及工艺技术研究

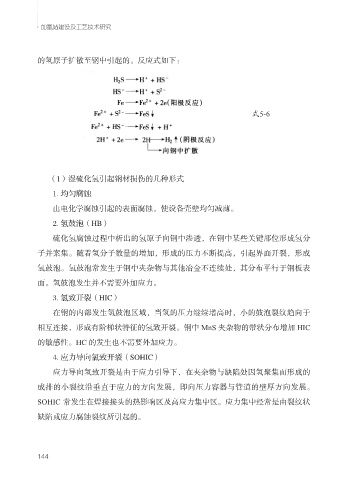

的氢原子扩散至钢中引起的。反应式如下：

式5-6

（1）湿硫化氢引起钢材损伤的几种形式
1. 均匀腐蚀

由电化学腐蚀引起的表面腐蚀，使设备壳壁均匀减薄。
2. 氢鼓泡（HB）

硫化氢腐蚀过程中析出的氢原子向钢中渗透，在钢中某些关键部位形成氢分
子并案集。随着氢分子数量的增加，形成的压力不断提高，引起界面开裂，形成

氢鼓泡。氢鼓泡常发生于钢中夹杂物与其他冶金不连续处，其分布平行于钢板表
面。氢鼓泡发生并不需要外加应力。

3. 氢致开裂（HIC）
在钢的内部发生氢鼓泡区域，当氢的压力继续增高时，小的鼓泡裂纹趋向于

相互连接，形成有阶梯状特征的氢致开裂。钢中 MnS 夹杂物的带状分布增加 HIC
的敏感性。HC 的发生也不需要外加应力。

4. 应力导向氯致开裂（SOHIC）
应力导向氢致开裂是由于应力引导下，在夹杂物与缺陷处因氢聚集而形成的

成排的小裂纹沿垂直于应力的方向发展，即向压力容器与管道的壁厚方向发展。

SOHIC 常发生在焊接接头的热影响区及高应力集中区。应力集中经常是由裂纹状
缺陷或应力腐蚀裂纹所引起的。

144
