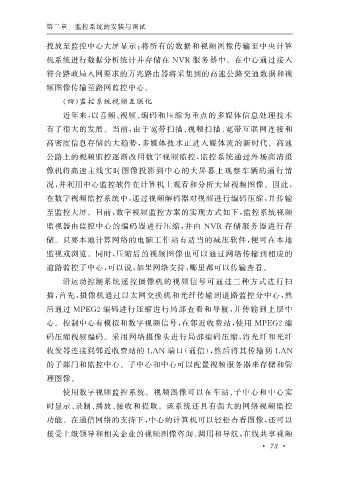

Page 81 - 高速公路机电系统集成与应用维护

第二章 监控系统的安装与调试

投放至监控中心大屏显示; 将所有的数据和视频图像传输至中央计算

机系统进行数据分析统计并存储在 NVR 服务器中。在中心通过接入
符合路政局入网要求的万兆路由器将采集到的高速公路交通数据和视

频图像传输至路网监控中心。
( 四) 监控系统视频互联化

近年来, 以音频、 视频、 编码和压缩为重点的多媒体信息处理技术
有了很大的发展。当前, 由于宽带扫描、 视频扫描、 宽带互联网连接和

高密度信息存储的大趋势, 多媒体技术正进入媒体流的新时代。高速
公路上的视频监控逐渐改用数字视频监控, 监控系统通过外场高清摄

像机将高速主线实时图像投影到中心的大屏幕上观察车辆的通行情
况, 并利用中心监控软件在计算机上观看和分析大量视频图像。因此,
在数字视频监控系统中, 通过视频解码器对视频进行编码压缩, 并传输

至监控大屏。目前, 数字视频监控方案的实现方式如下, 监控系统视频
监视器由监控中心的编码器进行压缩, 并由 NVR 存储服务器进行存

储。只要本地计算网络的电脑工作站有适当的减压软件, 便可在本地
监视或浏览。同时, 压缩后的视频图像也可以通过网络传输到相应的

道路监控子中心, 可以说, 如果网络支持, 哪里都可以传输查看。
沿运动控制系统遥控摄像机的视频信号可通过三种方式进行扫

描, 首先, 摄像机通过以太网交换机和光纤传输到道路监控分中心, 然
后通过 MPEG2 编码进行压缩进行局部查看和导航, 并传输到上层中
心。控制中心有模拟和数字视频信号, 在邻近收费站, 使用 MPEG2 编

码压缩视频编码。采用网络摄像头进行局部编码压缩, 将光纤和光纤

收发器连接到邻近收费站的 LAN 端口( 通信), 然后将其传输到 LAN
的子部门和监控中心。子中心和中心可以配置视频服务器来存储和管

理图像。
使用数字视频监控系统。视频图像可以在车站、 子中心和中心实
时显示、 录制、 播放、 接收和提取。该系统还具有强大的网络视频监控

功能。在通信网络的支持下, 中心的计算机可以轻松查看图像, 还可以
接受上级领导和相关企业的视频图像咨询、 调用和导航, 在线共享视频
