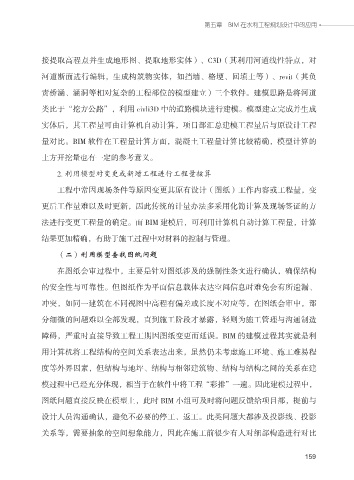

第五章 BIM 在水利工程规划设计中的应用

接提取高程点并生成地形图、提取地形实体）、C3D（其利用河道线性特点，对
河道断面进行编辑，生成构筑物实体，如挡墙、格埂、回填土等）、revit（其负

责桥涵、涵洞等相对复杂的工程部位的模型建立）三个软件。建模思路是将河道

类比于“挖方公路”，利用 civli3D 中的道路模块进行建模。模型建立完成并生成
实体后，其工程量可由计算机自动计算，项目部汇总建模工程量后与原设计工程

量对比。BIM 软件在工程量计算方面，混凝土工程量计算比较精确，模型计算的

土方开挖量也有一定的参考意义。

2. 利用模型对变更或新增工程进行工程量核算

工程中常因现场条件等原因变更其原有设计（图纸）工作内容或工程量，变
更后工作量难以及时更新，因此传统的计量办法多采用化简计算及现场签证的方

法进行变更工程量的确定。而 BIM 建模后，可利用计算机自动计算工程量，计算

结果更加精确，有助于施工过程中对材料的控制与管理。
（二）利用模型查找图纸问题

在图纸会审过程中，主要是针对图纸涉及的强制性条文进行确认，确保结构

的安全性与可靠性。但图纸作为平面信息载体表达空间信息时难免会有所遗漏、

冲突，如同一建筑在不同视图中高程有偏差或长度不对应等，在图纸会审中，部

分细微的问题难以全部发现，直到施工阶段才暴露，轻则为施工管理与沟通制造
障碍，严重时直接导致工程工期因图纸变更而延误。BIM 的建模过程其实就是利

用计算机将工程结构的空间关系表达出来，虽然仍未考虑施工环境、施工难易程

度等外界因素，但结构与地坪、结构与相邻建筑物、结构与结构之间的关系在建
模过程中已经充分体现，相当于在软件中将工程“彩排”一遍。因此建模过程中，

图纸问题直接反映在模型上，此时 BIM 小组可及时将问题反馈给项目部，提前与

设计人员沟通确认，避免不必要的停工、返工。此类问题大都涉及投影线、投影

关系等，需要抽象的空间想象能力，因此在施工前很少有人对细部构造进行对比
