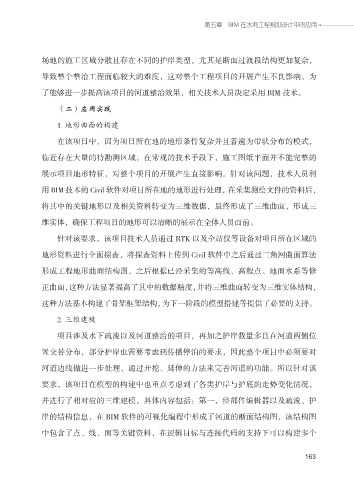

第五章 BIM 在水利工程规划设计中的应用

场地的施工区域分散且存在不同的护岸类型，尤其是断面过渡段结构更加复杂，
导致整个整治工程面临较大的难度，这对整个工程项目的开展产生不良影响。为

了能够进一步提高该项目的河道整治效果，相关技术人员决定采用 BIM 技术。

（二）应用实践
1. 地形曲面的构建

在该项目中，因为项目所在地的地形条件复杂并且普遍为带状分布的模式，

临近存在大量的待勘测区域，在常规的技术手段下，施工图纸平面并不能完整的

展示项目地形特征，对整个项目的开展产生直接影响。针对该问题，技术人员利

用 BIM 技术的 Civil 软件对项目所在地的地形进行处理，在采集测绘文件的资料后，
将其中的关键地形以及相关资料转变为三维数据，最终形成了三维曲面，形成三

维实体，确保工程项目的地形可以清晰的展示在全体人员面前。

针对该要求，该项目技术人员通过 RTK 以及全站仪等设备对项目所在区域的
地形资料进行全面探查，将探查资料上传到 Civil 软件中之后通过三角网曲面算法

形成工程地形曲面结构图，之后根据已经采集的等高线、高程点、地面水系等修

正曲面，这种方法显著提高了其中的数据精度，并将三维曲面转变为三维实体结构，

这种方法基本构建了骨架框架结构，为下一阶段的模型搭建等提供了必要的支持。

2. 三维建模
项目涉及水下疏浚以及河道整治的项目，再加之护岸数量多且在河道两侧位

置交替分布，部分护岸也需要考虑到传播停泊的要求，因此整个项目中必须要对

河道边线做进一步处理，通过开挖、延伸的方法来完善河道的功能。所以针对该
要求，该项目在模型的构建中也重点考虑到了各类护岸与护底的走势变化情况，

并进行了相对应的三维建模，具体内容包括：第一，经部件编辑器以及疏浚、护

岸的结构信息，在 BIM 软件的可视化编程中形成了河道的断面结构图，该结构图

中包含了点、线、面等关键资料，在逻辑目标与连接代码的支持下可以构建多个
