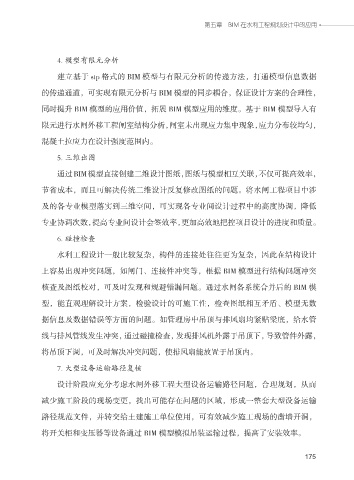

第五章 BIM 在水利工程规划设计中的应用
4. 模型有限元分析
建立基于 stp 格式的 BIM 模型与有限元分析的传递方法，打通模型信息数据
的传递通道，可实现有限元分析与 BIM 模型的同步耦合，保证设计方案的合理性，
同时提升 BIM 模型的应用价值，拓展 BIM 模型应用的维度。基于 BIM 模型导入有
限元进行水闸外移工程闸室结构分析，闸室未出现应力集中现象，应力分布较均匀，
混凝土拉应力在设计强度范围内。
5. 三维出图
通过BIM模型直接创建二维设计图纸，图纸与模型相互关联，不仅可提高效率，
节省成本，而且可解决传统二维设计反复修改图纸的问题。将水闸工程项目中涉
及的各专业模型落实到三维空间，可实现各专业间设计过程中的高度协调，降低
专业协调次数，提高专业间设计会签效率，更加高效地把控项目设计的进度和质量。
6. 碰撞检查
水利工程设计一般比较复杂，构件的连接处往往更为复杂，因此在结构设计
上容易出现冲突问题，如闸门、连接件冲突等，根据 BIM 模型进行结构问题冲突
核查及图纸校对，可及时发现和规避错漏问题。通过水闸各系统合并后的 BIM 模
型，能直观理解设计方案，检验设计的可施工性，检查图纸相互矛盾、模型无数
据信息及数据错误等方面的问题。如管理房中吊顶与排风扇均紧贴梁底，给水管
线与排风管线发生冲突，通过碰撞检查，发现排风机外露于吊顶下，导致管件外露，
将吊顶下调，可及时解决冲突问题，使排风扇能放置于吊顶内。
7. 大型设备运输路径复核
设计阶段应充分考虑水闸外移工程大型设备运输路径问题，合理规划，从而
减少施工阶段的现场变更，找出可能存在问题的区域，形成一整套大型设备运输
路径规范文件，并转交给土建施工单位使用，可有效减少施工现场的凿墙开洞，
将开关柜和变压器等设备通过 BIM 模型模拟吊装运输过程，提高了安装效率。
