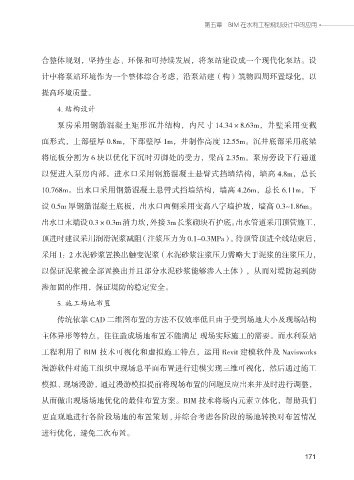

第五章 BIM 在水利工程规划设计中的应用

合整体规划，坚持生态、环保和可持续发展，将泵站建设成一个现代化泵站。设
计中将泵站环境作为一个整体综合考虑，沿泵站建（构）筑物四周环置绿化，以

提高环境质量。

4. 结构设计
泵房采用钢筋混凝土矩形沉井结构，内尺寸 14.34×8.63m，井壁采用变截

面形式，上部壁厚 0.8m，下部壁厚 1m，井制作高度 12.55m。沉井底部采用底梁

将底板分割为 6 块以优化下沉时刃脚处的受力，梁高 2.35m。泵房旁设下行通道

以便进入泵房内部。进水口采用钢筋混凝土悬臂式挡墙结构，墙高 4.8m，总长

10.768m。出水口采用钢筋混凝土悬臂式挡墙结构，墙高 4.26m，总长 6.11m，下
设 0.5m 厚钢筋混凝土底板，出水口两侧采用变高八字墙护坡，墙高 0.3~1.86m。

出水口末端设0.3×0.3m消力坎，外接3m长浆砌块石护底。出水管道采用顶管施工，

顶进时建议采用润滑泥浆减阻（注浆压力为 0.1~0.3MPa）。待顶管顶进全线结束后，
采用 1：2 水泥砂浆置换出触变泥浆（水泥砂浆注浆压力需略大于泥浆的注浆压力，

以保证泥浆被全部置换出并且部分水泥砂浆能够渗入土体），从而对堤防起到防

渗加固的作用，保证堤防的稳定安全。

5. 施工场地布置

传统依靠 CAD 二维图布置的方法不仅效率低且由于受到场地大小及现场结构
主体异形等特点，往往造成场地布置不能满足 现场实际施工的需要。而水利泵站

工程利用了 BIM 技术可视化和虚拟施工特点，运用 Revit 建模软件及 Navisworks

漫游软件对施工组织中现场总平面布置进行建模实现三维可视化，然后通过施工
模拟、现场漫游，通过漫游模拟提前将现场布置的问题反应出来并及时进行调整，

从而做出现场场地优化的最佳布置方案。BIM 技术将场内元素立体化，帮助我们

更直观地进行各阶段场地的布置策划 , 并综合考虑各阶段的场地转换对布置情况

进行优化，避免二次布置。
