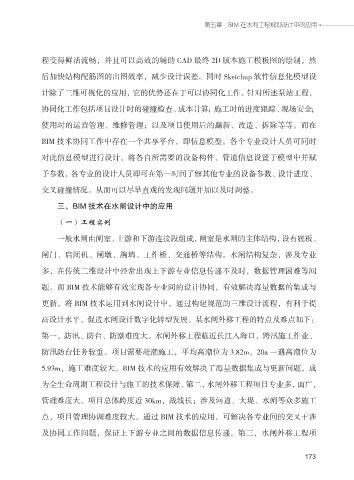

第五章 BIM 在水利工程规划设计中的应用

程变得鲜活流畅，并且可以高效的辅助 CAD 最终 2D 版本施工模板图的绘制，然
后加快结构配筋图的出图效率，减少设计误差。同时 Sketchup 软件信息化模型设

计除了三维可视化的应用，它的优势还在于可以协同化工作。针对所述泵站工程，

协同化工作包括项目设计时的碰撞检查、成本计算；施工时的进度跟踪、现场安全；
使用时的运营管理、维修管理；以及项目使用后的翻新、改造、拆除等等。而在

BIM 技术协同工作中存在一个共享平台，即信息模型。各个专业设计人员可同时

对此信息模型进行设计，将各自所需要的设备构件、管道信息设置于模型中并赋

予参数，各专业的设计人员即可在第一时间了解其他专业的设备参数、设计进度、

交叉碰撞情况。从而可以尽早直观的发现问题并加以及时调整。
三、BIM 技术在水闸设计中的应用

（一）工程实例

一般水闸由闸室、上游和下游连接段组成，闸室是水闸的主体结构，设有底板、
闸门、启闭机、闸墩、胸墙、工作桥、交通桥等结构。水闸结构复杂，涉及专业

多，在传统二维设计中经常出现上下游专业信息传递不及时，数据管理困难等问

题。而 BIM 技术能够有效实现各专业间的设计协同，有效解决海量数据的集成与

更新，将 BIM 技术运用到水闸设计中，通过构建规范的三维设计流程，有利于提

高设计水平，促进水闸设计数字化转型发展。某水闸外移工程的特点及难点如下：
第一，防汛、防台、防潮难度大。水闸外移工程临近长江入海口，跨汛施工作业、

防汛防台任务较重。项目需要赶潮施工，平均高潮位为 3.82m，20a 一遇高潮位为

5.93m，施工难度较大。BIM 技术的应用有效解决了海量数据集成与更新问题，成
为全生命周期工程设计与施工的技术保障。第二，水闸外移工程项目专业多，面广，

管理难度大。项目总体跨度近 30km，战线长；涉及河道、大堤、水闸等众多施工

点，项目管理协调难度较大。通过 BIM 技术的应用，可解决各专业间的交叉干涉

及协同工作问题，保证上下游专业之间的数据信息传递。第三，水闸外移工程项
