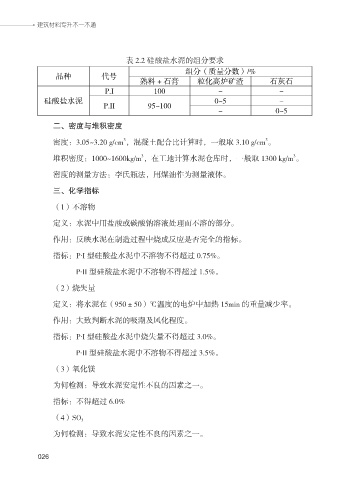

Page 40 - 建筑材料专升本一本通

建筑材料专升本一本通

表 2.2 硅酸盐水泥的组分要求
组分（质量分数）/%
品种 代号
熟料 + 石膏 粒化高炉矿渣 石灰石
P.I 100 - -
硅酸盐水泥 0~5 -
P.II 95~100
- 0~5

二、密度与堆积密度
3
3
密度：3.05~3.20 g/cm ，混凝土配合比计算时，一般取 3.10 g/cm 。
3
3
堆积密度：1000~1600kg/m ，在工地计算水泥仓库时，一般取 1300 kg/m 。
密度的测量方法：李氏瓶法，用煤油作为测量液体。

三、化学指标
（1）不溶物

定义：水泥中用盐酸或碳酸钠溶液处理而不溶的部分。

作用：反映水泥在制造过程中烧成反应是否完全的指标。

指标：P∙I 型硅酸盐水泥中不溶物不得超过 0.75%。

P∙II 型硅酸盐水泥中不溶物不得超过 1.5%。
（2）烧失量

定义：将水泥在（950±50）℃温度的电炉中加热 15min 的重量减少率。

作用：大致判断水泥的吸潮及风化程度。
指标：P∙I 型硅酸盐水泥中烧失量不得超过 3.0%。

P∙II 型硅酸盐水泥中不溶物不得超过 3.5%。

（3）氧化镁

为何检测：导致水泥安定性不良的因素之一。

指标：不得超过 6.0%

（4）SO 3
为何检测：导致水泥安定性不良的因素之一。

026
026
