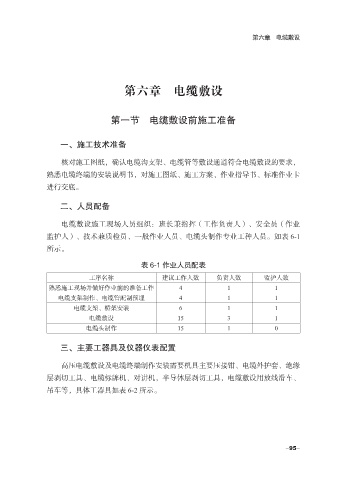

第六章 电缆敷设

第六章 电缆敷设

第一节 电缆敷设前施工准备

一、施工技术准备

核对施工图纸，确认电缆沟支架、电缆管等敷设通道符合电缆敷设的要求，
熟悉电缆终端的安装说明书，对施工图纸、施工方案、作业指导书、标准作业卡
进行交底。

二、人员配备

电缆敷设施工现场人员组织：班长兼指挥（工作负责人）、安全员（作业
监护人）、技术兼质检员、一般作业人员、电缆头制作专业工种人员。如表 6-1
所示。

表 6-1 作业人员配表
工序名称 建议工作人数 负责人数 监护人数
熟悉施工现场并做好作业前的准备工作 4 1 1
电缆支架制作、电缆管配制预埋 4 1 1
电缆支架、桥架安装 6 1 1
电缆敷设 15 3 1
电缆头制作 15 1 0

三、主要工器具及仪器仪表配置

高压电缆敷设及电缆终端制作安装需要机具主要压接钳、电缆外护套、绝缘
层剥切工具、电缆标牌机、对讲机，半导体层剥切工具，电缆敷设用放线滑车、
吊车等，具体工器具如表 6-2 所示。

-95-
