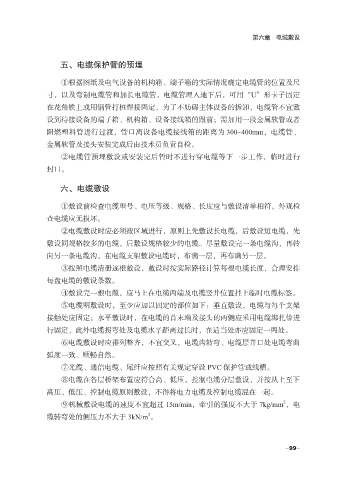

第六章 电缆敷设

五、电缆保护管的预埋

①根据图纸及电气设备的机构箱、端子箱的实际情况确定电缆管的位置及尺
寸，以及弯制电缆管和加长电缆管，电缆管埋入地下后，可用“U”形卡子固定

在花角铁上或用钢管打桩焊接固定，为了不妨碍主体设备的拆卸，电缆管不宜敷
设到待接设备的端子箱、机构箱、设备接线箱的跟前；需加用一段金属软管或者
阻燃塑料管进行过渡，管口离设备电缆接线箱的距离为 300~400mm，电缆管、

金属软管及接头安装完成后由技术员负责自检。
②电缆管预埋敷设或安装完后暂时不进行穿电缆等下一步工作，临时进行
封口。

六、电缆敷设

①敷设前检查电缆型号、电压等级、规格、长度应与敷设清单相符，外观检
查电缆应无损坏。
②电缆敷设时应必须按区域进行，原则上先敷设长电缆，后敷设短电缆，先

敷设同规格较多的电缆，后敷设规格较少的电缆。尽量敷设完一条电缆沟，再转
向另一条电缆沟，在电缆支架敷设电缆时，布满一层，再布满另一层。
③按照电缆清册逐根敷设，敷设时按实际路径计算每根电缆长度，合理安排
每盘电缆的敷设条数。
④敷设完一根电缆，应马上在电缆两端及电缆竖井位置挂上临时电缆标签。

⑤电缆明敷设时，至少应加以固定的部位如下：垂直敷设，电缆与每个支架
接触处应固定；水平敷设时，在电缆的首末端及接头的两侧应采用电缆绑扎带进
行固定，此外电缆拐弯处及电缆水平距离过长时，在适当处亦应固定一两处。

⑥电缆敷设时应排列整齐，不宜交叉，电缆沟转弯、电缆层井口处电缆弯曲
弧度一致、顺畅自然。
⑦光缆、通信电缆、尾纤应按照有关规定穿设 PVC 保护管或线槽。
⑧电缆在各层桥架布置应符合高、低压，控制电缆分层敷设，并按从上至下
高压、低压、控制电缆原则敷设，不得将电力电缆及控制电缆混在一起。
2
⑨机械敷设电缆的速度不宜超过 15m/min，牵引的强度不大于 7kg/mm ，电
2
缆转弯处的侧压力不大于 3kN/m 。
