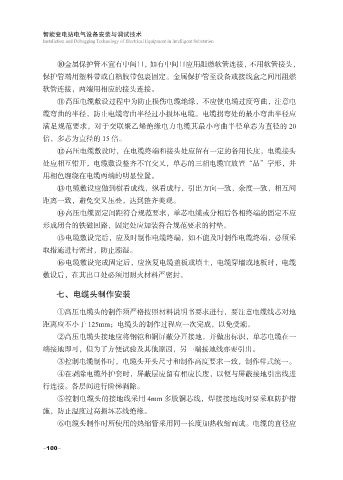

⑩金属保护管不宜有中间口，如有中间口应用阻燃软管连接，不用软管接头，
保护管端用塑料带或自粘胶带包裹固定。金属保护管至设备或接线盒之间用阻燃
软管连接，两端用相应的接头连接。

高压电缆敷设过程中为防止损伤电缆绝缘，不应使电缆过度弯曲，注意电
缆弯曲的半径，防止电缆弯曲半径过小损坏电缆。电缆拐弯处的最小弯曲半径应
满足规范要求，对于交联聚乙烯绝缘电力电缆其最小弯曲半径单芯为直径的 20
倍，多芯为直径的 15 倍。

高压电缆敷设时，在电缆终端和接头处应留有一定的备用长度，电缆接头
处应相互错开，电缆敷设整齐不宜交叉，单芯的三相电缆宜放置“品”字形，并
用相色缠绕在电缆两端的明显位置。
电缆敷设应做到横看成线，纵看成行，引出方向一致，余度一致，相互间

距离一致，避免交叉压叠，达到整齐美观。
高压电缆固定间距符合规范要求，单芯电缆或分相后各相终端的固定不应
形成闭合的铁磁回路，固定处应加装符合规范要求的衬垫。
电缆敷设完后，应及时制作电缆终端，如不能及时制作电缆终端，必须采

取措施进行密封，防止潮湿。
电缆敷设完成固定后，应恢复电缆盖板或填土，电缆穿墙或地板时，电缆
敷设后，在其出口处必须用耐火材料严密封。

七、电缆头制作安装

①高压电缆头的制作须严格按照材料说明书要求进行，要注意电缆线芯对地
距离应不小于 125mm；电缆头的制作过程应一次完成，以免受潮。
②高压电缆头接地应将钢铠和铜屏蔽分开接地，并做出标识，单芯电缆在一

端接地即可，但为了方便试验及其他原因，另一端接地线亦要引出。
③控制电缆制作时，电缆头开头尺寸和制作高度要求一致，制作样式统一。
④在剥除电缆外护套时，屏蔽层应留有相应长度，以便与屏蔽接地引出线进
行连接。各层间进行阶梯剥除。

⑤控制电缆头的接地线采用 4mm 多股铜芯线，焊接接地线时要采取防护措
施，防止温度过高损坏芯线绝缘。
⑥电缆头制作时所使用的热缩管采用同一长度加热收缩而成。电缆的直径应
