智能变电站电气设备安装与调试技术
Installation and Debugging Technology of Electrical Equipment in Intelligent Substation

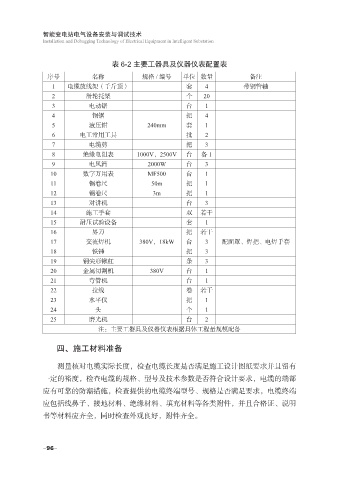

表 6-2 主要工器具及仪器仪表配置表
序号 名称 规格 / 编号 单位 数量 备注
1 电缆放线架（千斤顶） 套 4 带钢管轴
2 滑轮托架 个 20
3 电动锯 台 1
4 钢锯 把 4
5 液压钳 240mm 套 1
6 电工常用工具 批 2
7 电缆剪 把 3
8 绝缘电阻表 1000V，2500V 台 各 1
9 电风筒 2000W 台 3
10 数字万用表 MF500 台 1
11 钢卷尺 50m 把 1
12 钢卷尺 3m 把 1
13 对讲机 台 3
14 施工手套 双 若干
15 耐压试验设备 套 1
16 界刀 把 若干
17 交流焊机 380V，18kW 台 3 配面罩、焊把、电焊手套
18 铁锤 把 3
19 钢尖形锹杠 条 3
20 金属切割机 380V 台 1
21 弯管机 台 1
22 拉线 卷 若干
23 水平仪 把 1
24 头 个 1
25 磨光机 台 2
注：主要工器具及仪器仪表根据具体工程量规模配备

四、施工材料准备

测量核对电缆实际长度，检查电缆长度是否满足施工设计图纸要求并且留有
一定的裕度，检查电缆的规格、型号及技术参数是否符合设计要求，电缆的端部
应有可靠的防潮措施，检查提供的电缆终端型号、规格是否满足要求，电缆终端
应包括线鼻子、接地材料、绝缘材料、填充材料等各类附件，并且合格证、说明

书等材料应齐全，同时检查外观良好，附件齐全。
