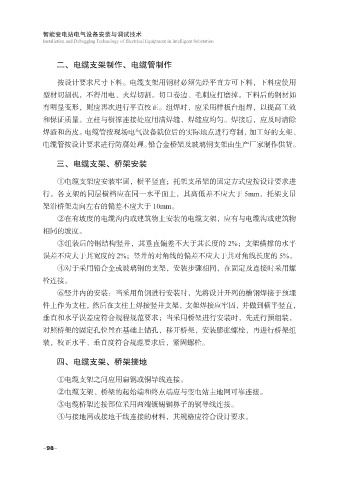

二、电缆支架制作、电缆管制作

按设计要求尺寸下料。电缆支架用钢材必须先经平直方可下料，下料应使用
型材切割机，不得用电、火焊切割。切口卷边、毛刺应打磨掉。下料后的钢材如

有明显变形，则应再次进行平直校正。组焊时，应采用样板台组焊，以提高工效
和保证质量。立柱与横撑连接处应用满焊缝，焊缝应均匀。焊接后，应及时清除
焊渣和药皮。电缆管按现场电气设备就位后的实际地点进行弯制，加工好的支架、

电缆管按设计要求进行防腐处理。铅合金桥架及玻璃钢支架由生产厂家制作供货。

三、电缆支架、桥架安装

①电缆支架应安装牢固，横平竖直；托架支吊架的固定方式应按设计要求进
行。各支架的同层横档应在同一水平面上，其高低差不应大于 5mm，托架支吊

架沿桥架走向左右的偏差不应大于 10mm。
②在有坡度的电缆沟内或建筑物上安装的电缆支架，应有与电缆沟或建筑物
相同的坡度。

③组装后的钢结构竖井，其垂直偏差不大于其长度的 2%；支架横撑的水平
误差不应大于其宽度的 2%；竖井的对角线的偏差不应大于其对角线长度的 5%。
④对于采用铅合金或玻璃钢的支架，安装步骤相同，在固定及连接时采用螺
栓连接。
⑥竖井内的安装：当采用角钢进行安装时，先将设计开列的槽钢焊接于预埋

件上作为支柱，然后在支柱上焊接竖井支架，支架焊接应牢固，并做到横平竖直，
垂直和水平误差应符合规程规范要求；当采用桥架进行安装时，先进行预组装，
对照桥架的固定孔位置在基础上锚孔，移开桥架，安装膨胀螺栓，再进行桥架组

装，校正水平、垂直度符合规范要求后，紧固螺栓。

四、电缆支架、桥架接地

①电缆支架之间应用扁钢或铜导线连接。
②电缆支架、桥架的起始端和终点端应与变电站主地网可靠连接。

③电缆桥架连接部位采用两端镀锡铜鼻子的铜导线连接。
④与接地网或接地干线连接的材料，其规格应符合设计要求。
