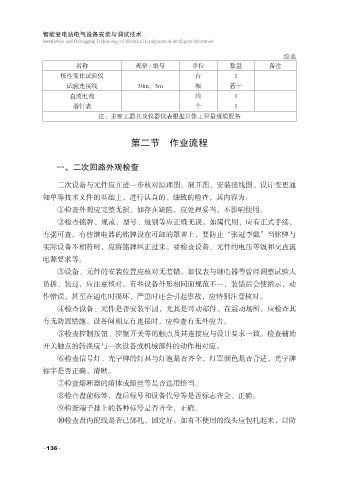

智能变电站电气设备安装与调试技术
Installation and Debugging Technology of Electrical Equipment in Intelligent Substation

续表
名称 规格 / 编号 单位 数量 备注
极性变比试验仪 台 1
试验连接线 30m、5m 根 若干
直流电池 组 1
指针表 个 1
注：主要工器具及仪器仪表根据具体工程量规模配备

第二节 作业流程

一、二次回路外观检查

二次设备与元件应在进一步核对原理图、展开图、安装接线图、设计变更通
知单等技术文件的基础上，进行认真的、细致的检查，其内容为：
①检查外观应完整无损。如存在缺陷，应处理妥当，不影响使用。

②检查铭牌、规范，型号、级别等应正确无误。如属代用，应有正式手续，
有据可查。有些继电器的铭牌设在可卸的罩盖上，要防止“张冠李戴”当铭牌与
实际设备不相符时，应将铭牌纠正过来。要检查设备、元件的电压等级和交直流
电源要求等。

③设备、元件的安装位置应核对无差错。如仪表与继电器等曾经调整试验人
员拆、装过，应注意核对。有些设备外形相同而规范不一，装错后会使指示，动
作错误，甚至在通电时损坏，严重时还会引起事故，应特别注意核对。
④检查设备、元件是否安装牢固，尤其是可动部件。在震动场所，应检查其

有无防震措施。设备间相互有连接时，应检查有无外应力。
⑤检查控制按钮、控制开关等的触点及其连接应与设计要求一致。检查辅助
开关触点的转换应与一次设备或机械部件的动作相对应。
⑥检查信号灯、光字牌的灯具与灯泡是否齐全，灯罩颜色是否合适，光字牌

标字是否正确、清晰。
⑦检查熔断器的熔体或熔丝等是否选用恰当。
⑧检查盘前标签，盘后标号和设备代号等是否标志齐全、正确。
⑨检查端子排上的各种标号是否齐全，正确。

⑩检查盘内配线是否已绑扎，固定好。如有不使用的线头应包扎起来，以防
