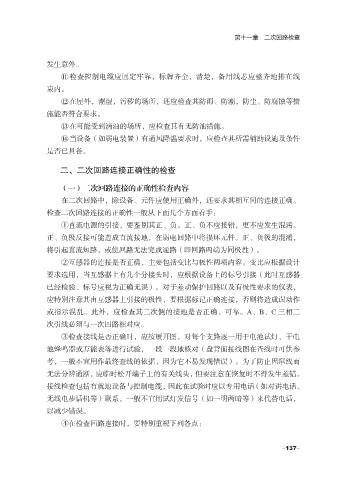

第十一章 二次回路检查

发生意外。
检查控制电缆应固定牢靠，标牌齐全，清楚，备用线芯应整齐地排在线
束内。

在屋外，潮湿，污秽的场所，还应检查其防雨、防潮，防尘、防腐蚀等措
施能否符合要求。
在可能受到滴油的场所，应检查其有无防油措施。
当设备（如弱电装置）有通风降温要求时，应检查其所需辅助设施及条件

是否已具备。

二、二次回路连接正确性的检查

（一）二次回路连接的正确性检查内容

在二次回路中，除设备、元件应使用正确外，还要求其相互间的连接正确。
检查二次回路连接的正确性一般从下面几个方面着手：
①直流电源的引接，要鉴别其正、负。正、负不应接错，更不应发生混淆。
正、负极反接可能造成直流接地，在弱电回路中将损坏元件。正、负极的混淆，

将引起直流短路，或使回路无法完成通路（即回路两端为同极性）。
②互感器的连接是否正确，主要包括变比与极性两项内容。变比应根据设计
要求选用，当互感器上有几个分接头时，应根据设备上的标号引接（此时互感器
已经检验、标号应视为正确无误）。对于差动保护回路以及有极性要求的仪表，

应特别注意其由互感器上引接的极性，要根据标记正确连接，否则将造成误动作
或指示混乱。此外，应检查其二次侧的接地是否正确、可靠。A、B、C 三相二
次引线必须与一次回路相对应。
③检查接线是否正确时，应按展开图，对每个支路逐一用于电池试灯、干电

池蜂鸣器或万能表等进行试验，一段一段地核对（盘背面接线图在查线时可供参
考，一般不宜用作最终查线的依据、因为它不易发现错误）。为了防止因窜线而
无法分辨通断，应临时松开端子上的有关线头，但要注意在恢复时不得发生差错。
接线检查包括有就地设备与控制电缆，因此在试验时应以专用电话（如对讲电话、

无线电步话机等）联系，一般不宜用试灯发信号（如一明两暗等）来代替电话，
以减少错误。
④在检查回路连接时，要特别重视下列各点：
