智能变电站电气设备安装与调试技术
Installation and Debugging Technology of Electrical Equipment in Intelligent Substation

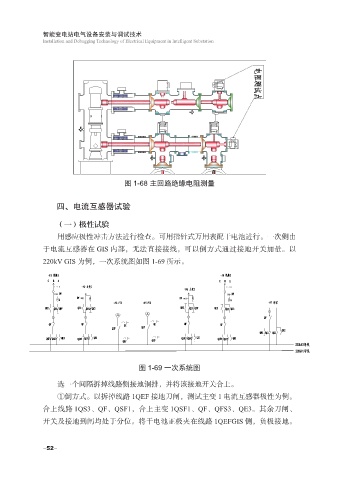

图 1-68 主回路绝缘电阻测量
四、电流互感器试验
（一）极性试验
用感应极性冲击方法进行检查。可用指针式万用表配干电池进行。一次侧由
于电流互感器在 GIS 内部，无法直接接线，可以倒方式通过接地开关加量。以
220kV GIS 为例，一次系统图如图 1-69 所示。
图 1-69 一次系统图
选一个间隔拆掉线路侧接地铜排，并将该接地开关合上。
①倒方式。以拆掉线路 1QEF 接地刀闸，测试主变 1 电流互感器极性为例。
合上线路 1QS3、QF、QSF1，合上主变 1QSF1、QF、QFS3、QE3。其余刀闸、
开关及接地到闸均处于分位。将干电池正极夹在线路 1QEFGIS 侧，负极接地。
-52-
