第一章 GIS 设备安装与调试

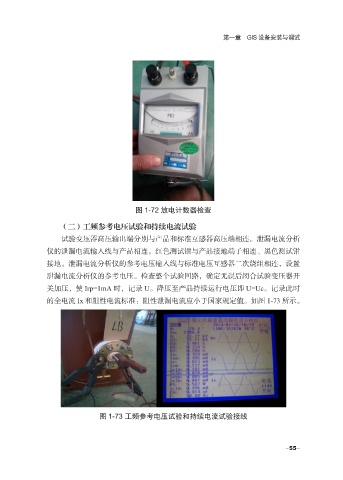

图 1-72 放电计数器检查
（二）工频参考电压试验和持续电流试验
试验变压器高压输出端分别与产品和标准互感器高压端相连。泄漏电流分析
仪的泄漏电流输入线与产品相连。红色测试钳与产品接地端子相连、黑色测试钳
接地。泄漏电流分析仪的参考电压输入线与标准电压互感器二次绕组相连，设置
泄漏电流分析仪的参考电压。检查整个试验回路，确定无误后闭合试验变压器开
关加压，使 Irp=1mA 时，记录 U。降压至产品持续运行电压即 U=Uc。记录此时
的全电流 Ix 和阻性电流标准：阻性泄漏电流应小于国家规定值。如图 1-73 所示。
图 1-73 工频参考电压试验和持续电流试验接线
-55-
