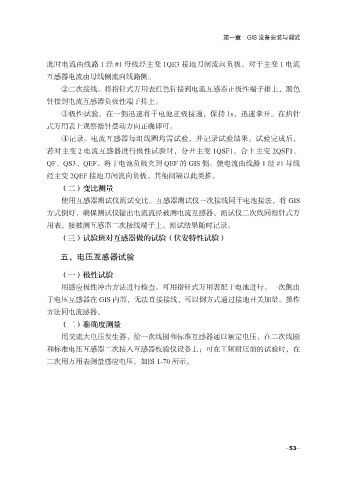

第一章 GIS 设备安装与调试

此时电流由线路 1 经 #1 母线经主变 1QE3 接地刀闸流向负极。对于主变 1 电流
互感器电流由母线侧流向线路侧。
②二次接线。将指针式万用表红色针接到电流互感器正极性端子排上，黑色

针接到电流互感器负极性端子排上。
③极性试验。在一侧迅速将干电池正极接通，保持 1s，迅速拿开。在指针
式万用表上观察指针摆动方向正确即可。
④记录。电流互感器每组线圈均需试验，并记录试验结果。试验完成后，

若对主变 2 电流互感器进行极性试验时，分开主变 1QSF1，合上主变 2QSF1、
QF、QS3、QEF。将干电池负极夹到 QEF 的 GIS 侧。使电流由线路 1 经 #1 母线
经主变 2QEF 接地刀闸流向负极。其他间隔以此类推。
（二）变比测量

使用互感器测试仪测试变比。互感器测试仪一次接线同干电池接法，将 GIS
方式倒好，确保测试仪输出电流流经被测电流互感器。测试仪二次线同指针式万
用表，接被测互感器二次接线端子上。测试结果随时记录。
（三）试验班对互感器做的试验（伏安特性试验）

五、电压互感器试验

（一）极性试验
用感应极性冲击方法进行检查。可用指针式万用表配干电池进行。一次侧由

于电压互感器在 GIS 内部，无法直接接线，可以倒方式通过接地开关加量。操作
方法同电流感器。
（二）准确度测量
用交流大电压发生器，给一次线圈和标准互感器通以额定电压，在二次线圈

和标准电压互感器二次接入互感器校验仪设备上；可在工频耐压前的试验时，在
二次用万用表测量感应电压。如图 1-70 所示。
