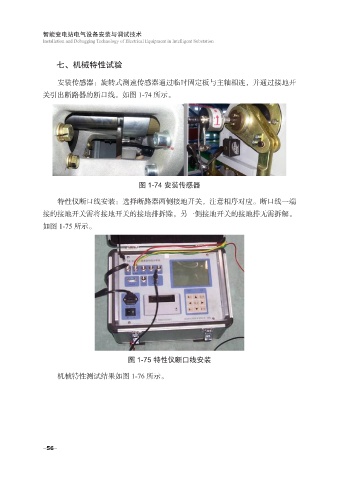

七、机械特性试验

安装传感器：旋转式测速传感器通过临时固定板与主轴相连，并通过接地开
关引出断路器的断口线。如图 1-74 所示。

图 1-74 安装传感器

特性仪断口线安装：选择断路器两侧接地开关，注意相序对应。断口线一端
接的接地开关需将接地开关的接地排拆除，另一侧接地开关的接地排无需拆解。
如图 1-75 所示。

图 1-75 特性仪断口线安装

机械特性测试结果如图 1-76 所示。
