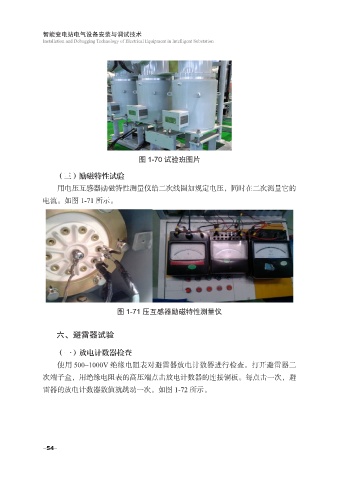

智能变电站电气设备安装与调试技术
Installation and Debugging Technology of Electrical Equipment in Intelligent Substation

图 1-70 试验班图片

（三）励磁特性试验
用电压互感器励磁特性测量仪给二次线圈加规定电压，同时在二次测量它的

电流。如图 1-71 所示。

图 1-71 压互感器励磁特性测量仪

六、避雷器试验

（一）放电计数器检查

使用 500~1000V 绝缘电阻表对避雷器放电计数器进行检查。打开避雷器二
次端子盒，用绝缘电阻表的高压端点击放电计数器的连接铜板。每点击一次，避
雷器的放电计数器数值就跳动一次。如图 1-72 所示。

-54-
