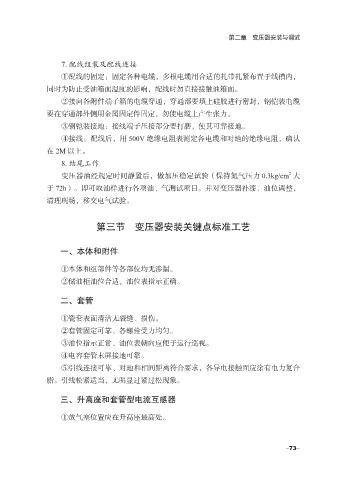

第二章 变压器安装与调试

7. 配线组装及配线连接
①配线的固定：固定各种电缆，多根电缆用合适的扎带扎紧布置于线槽内，
同时为防止受油箱面温度的影响，配线时勿直接接触油箱面。

②接向各附件端子箱的电缆穿通，穿通部要填上硅胶进行密封，钢铠装电缆
要在穿通部外侧用金属固定件固定，勿使电缆上产生张力。
③钢铠装接地：接线端子压接部分要打磨，使其可靠接地。
④接线：配线后，用 500V 绝缘电阻表测定各电缆和对地的绝缘电阻，确认

在 2M 以上。
8. 结尾工作
2
变压器油经规定时间静置后，做加压稳定试验（保持氮气压力 0.3kg/cm 大
于 72h）。即可取油样进行各项油、气测试项目。并对变压器补漆、油位调整，

清理现场，移交电气试验。

第三节 变压器安装关键点标准工艺

一、本体和附件

①本体和组部件等各部位均无渗漏。
②储油柜油位合适，油位表指示正确。

二、套管

①瓷套表面清洁无裂缝、损伤。
②套管固定可靠、各螺栓受力均匀。

③油位指示正常、油位表朝向应便于运行巡视。
④电容套管末屏接地可靠。
⑤引线连接可靠、对地和相间距离符合要求，各导电接触面应涂有电力复合
脂。引线松紧适当，无明显过紧过松现象。

三、升高座和套管型电流互感器

①放气塞位置应在升高座最高处。

-73-
