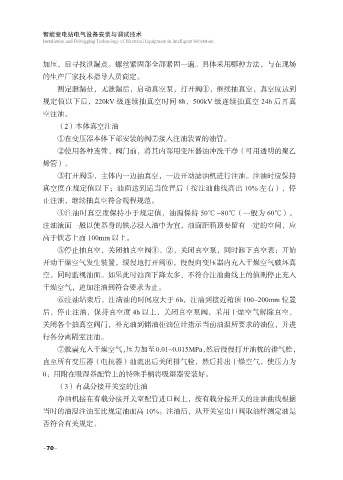

加压，后寻找泄漏点。螺丝紧固部全部紧固一遍。具体采用哪种方法，与在现场
的生产厂家技术指导人员商定。
测定泄漏量，无泄漏后，启动真空泵，打开阀①，继续抽真空，真空度达到

规定值以下后，220kV 级连续抽真空时间 8h，500kV 级连续抽真空 24h 后再真
空注油。
（2）本体真空注油
①在变压器本体下部安装的阀⑦接入注油装置的油管。

②使用各种连管、阀门前，将其内部用变压器油冲洗干净（可用透明的聚乙
烯管）。
③打开阀⑤，主体内一边抽真空，一边开动滤油机进行注油。注油时应保持
真空度在规定值以下；油面达到适当位置后（按注油曲线高出 10% 左右），停

止注油，继续抽真空符合规程规范。
④注油时真空度保持小于规定值，油温保持 50℃ ~80℃（一般为 60℃）。
注油液面一般以使器身的铁芯浸入油中为宜，油面距箱顶要留有一定的空间，应
高于铁芯上面 100mm 以上。

⑤停止抽真空，关闭抽真空阀①、②，关闭真空泵，同时卸下真空表；开始
开动干燥空气发生装置，缓慢地打开阀⑥，慢慢向变压器内充入干燥空气破坏真
空，同时监视油面。如果此时油面下降太多，不符合注油曲线上的值则停止充入
干燥空气，追加注油到符合要求为止。

⑥注油结束后，注满油的时间应大于 6h，注油到接近箱顶 100~200mm 位置
后，停止注油，保持真空度 4h 以上，关闭真空泵阀，采用干燥空气解除真空，
关闭各个抽真空阀门，补充油到储油柜油位计指示当前油温所要求的油位，并进
行各分离隔室注油。

⑦胶囊充入干燥空气，压力加至0.01~0.015MPa，然后慢慢打开油枕的排气栓，
直至所有变压器（电抗器）油流出后关闭排气栓，然后排出干燥空气，使压力为
0；用附在吸湿器配管上的特殊手柄将吸湿器安装好。
（3）有载分接开关室的注油

净油机接在有载分接开关室配管进口阀上，按有载分接开关的注油曲线根据
当时的油温注油至比规定油面高 10%。注油后，从开关室出口阀取油样测定油是
否符合有关规定。
