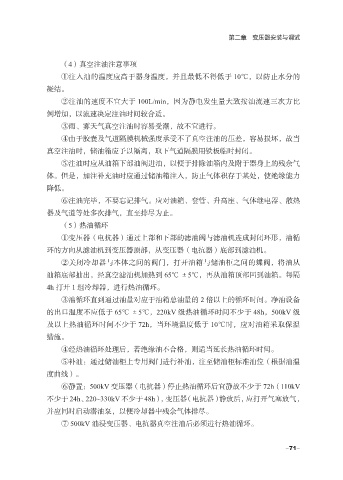

第二章 变压器安装与调试

（4）真空注油注意事项
①注入油的温度应高于器身温度，并且最低不得低于 10℃，以防止水分的
凝结。

②注油的速度不宜大于 100L/min，因为静电发生量大致按油流速三次方比
例增加，以流速决定注油时间较合适。
③雨、雾天气真空注油时容易受潮，故不宜进行。
④由于胶囊及气道隔膜机械强度承受不了真空注油的压差，容易损坏，故当

真空注油时，储油箱应予以隔离，取下气道隔膜用铁板临时封闭。
⑤注油时应从油箱下部油阀进油，以便于排除油箱内及附于器身上的残余气
体。但是，加注补充油时应通过储油箱注入，防止气体积存于某处，使绝缘能力
降低。

⑥注油完毕，不要忘记排气。应对油箱、套管、升高座、气体继电器、散热
器及气道等处多次排气，直至排尽为止。
（5）热油循环
①变压器（电抗器）通过上部和下部的滤油阀与滤油机连成封闭环形，油循

环的方向从滤油机到变压器顶部，从变压器（电抗器）底部到滤油机。
②关闭冷却器与本体之间的阀门，打开油箱与储油柜之间的蝶阀，将油从
油箱底部抽出，经真空滤油机加热到 65℃±5℃，再从油箱顶部回到油箱。每隔
4h 打开 1 组冷却器，进行热油循环。

③油循环直到通过油量对应于油箱总油量的 2 倍以上的循环时间。净油设备
的出口温度不应低于 65℃±5℃，220kV 级热油循环时间不少于 48h，500kV 级
及以上热油循环时间不少于 72h，当环境温度低于 10℃时，应对油箱采取保温
措施。

④经热油循环处理后，若绝缘油不合格，则适当延长热油循环时间。
⑤补油：通过储油柜上专用阀门进行补油，注至储油柜标准油位（根据油温
度曲线）。
⑥静置：500kV 变压器（电抗器）停止热油循环后宜静放不少于 72h（110kV

不少于 24h、220~330kV 不少于 48h），变压器（电抗器）静放后，应打开气塞放气，
并应同时启动潜油泵，以便冷却器中残余气体排尽。
⑦ 500kV 油浸变压器、电抗器真空注油后必须进行热油循环。

-71-
