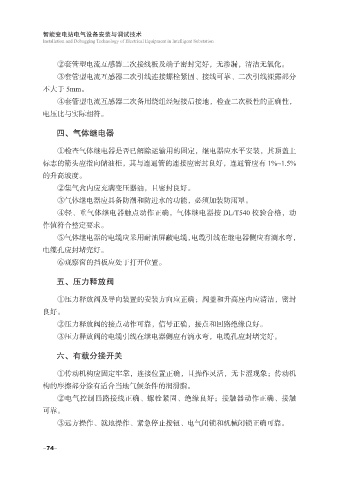

②套管型电流互感器二次接线板及端子密封完好，无渗漏，清洁无氧化。
③套管型电流互感器二次引线连接螺栓紧固、接线可靠、二次引线裸露部分
不大于 5mm。

④套管型电流互感器二次备用绕组经短接后接地，检查二次极性的正确性，
电压比与实际相符。

四、气体继电器

①检查气体继电器是否已解除运输用的固定，继电器应水平安装，其顶盖上
标志的箭头应指向储油柜，其与连通管的连接应密封良好，连通管应有 1%~1.5%
的升高坡度。
②集气盒内应充满变压器油，且密封良好。

③气体继电器应具备防潮和防进水的功能，必须加装防雨罩。
④轻、重气体继电器触点动作正确，气体继电器按 DL/T540 校验合格，动
作值符合整定要求。
⑤气体继电器的电缆应采用耐油屏蔽电缆，电缆引线在继电器侧应有滴水弯，

电缆孔应封堵完好。
⑥观察窗的挡板应处于打开位置。

五、压力释放阀

①压力释放阀及导向装置的安装方向应正确；阀盖和升高座内应清洁，密封
良好。
②压力释放阀的接点动作可靠，信号正确，接点和回路绝缘良好。
③压力释放阀的电缆引线在继电器侧应有滴水弯，电缆孔应封堵完好。

六、有载分接开关

①传动机构应固定牢靠，连接位置正确，且操作灵活，无卡涩现象；传动机
构的摩擦部分涂有适合当地气候条件的润滑脂。
②电气控制回路接线正确、螺栓紧固、绝缘良好；接触器动作正确、接触

可靠。
③远方操作、就地操作、紧急停止按钮、电气闭锁和机械闭锁正确可靠。
