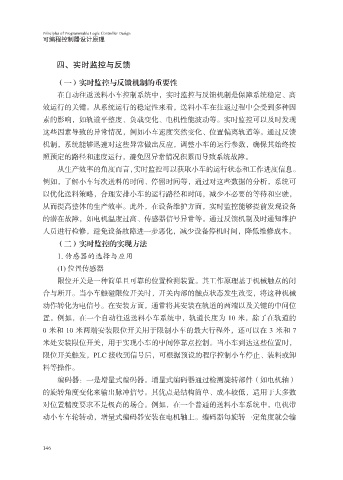

四、实时监控与反馈

（一）实时监控与反馈机制的重要性
在自动往返送料小车控制系统中，实时监控与反馈机制是保障系统稳定、高

效运行的关键。从系统运行的稳定性来看，送料小车在往返过程中会受到多种因
素的影响，如轨道平整度、负载变化、电机性能波动等。实时监控可以及时发现
这些因素导致的异常情况，例如小车速度突然变化、位置偏离轨道等。通过反馈

机制，系统能够迅速对这些异常做出反应，调整小车的运行参数，确保其始终按
照预定的路径和速度运行，避免因异常情况积累而导致系统故障。
从生产效率的角度而言，实时监控可以获取小车的运行状态和工作进度信息。
例如，了解小车每次送料的时间、停留时间等，通过对这些数据的分析，系统可
以优化送料策略，合理安排小车的运行路径和时间，减少不必要的等待和空驶，

从而提高整体的生产效率。此外，在设备维护方面，实时监控能够提前发现设备
的潜在故障，如电机温度过高、传感器信号异常等。通过反馈机制及时通知维护
人员进行检修，避免设备故障进一步恶化，减少设备停机时间，降低维修成本。

（二）实时监控的实现方法
1. 传感器的选择与应用
(1) 位置传感器
限位开关是一种简单且可靠的位置检测装置。其工作原理基于机械触点的闭
合与断开。当小车触碰限位开关时，开关内部的触点状态发生改变，将这种机械

动作转化为电信号。在安装方面，通常将其安装在轨道的两端以及关键的中间位
置。例如，在一个自动往返送料小车系统中，轨道长度为 10 米，除了在轨道的
0 米和 10 米两端安装限位开关用于限制小车的最大行程外，还可以在 3 米和 7

米处安装限位开关，用于实现小车的中间停靠点控制。当小车到达这些位置时，
限位开关触发，PLC 接收到信号后，可根据预设的程序控制小车停止、装料或卸
料等操作。
编码器：一是增量式编码器。增量式编码器通过检测旋转部件（如电机轴）
的旋转角度变化来输出脉冲信号。其优点是结构简单、成本较低，适用于大多数

对位置精度要求不是极高的场合。例如，在一个普通的送料小车系统中，电机带
动小车车轮转动，增量式编码器安装在电机轴上。编码器每旋转一定角度就会输
