可编程控制器设计原理

到暂停步 S0.2 的转换。定时器 T37 用来使暂停步持续 3s。延时时间到时，T37
的常开触点接通，使系统由暂停步转换到左行步 S0.3，直到返回初始步。

二、选择序列与并行序列的编程方法

（一）选择序列的编程方法
如图 5-4 所示 , 步 S0.0 之后有一个选择序列的分支。当它是活动步 , 并且转
换条件 10.0 得到满足时 , 后续步 S0.1 将变为活动步 ,S0.0 变为不活动步。如果步

S0.0 为活动步 , 并且转换条件 10.2 得到满足 , 后续步 S0.2 将变为活动步 ,S0.0 变
为不活动步。

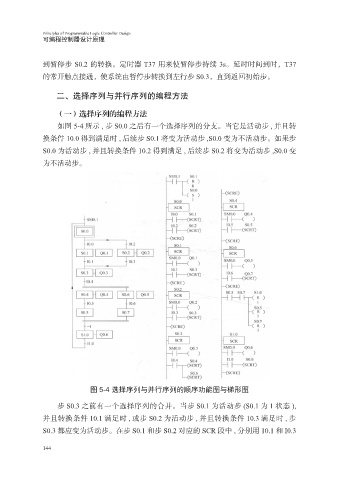

图 5-4 选择序列与并行序列的顺序功能图与梯形图

步 S0.3 之前有一个选择序列的合并。当步 S0.1 为活动步 (S0.1 为 1 状态 ),
并且转换条件 10.1 满足时 , 或步 S0.2 为活动步 , 并且转换条件 10.3 满足时 , 步
S0.3 都应变为活动步。在步 S0.1 和步 S0.2 对应的 SCR 段中 , 分别用 10.1 和 I0.3

144
