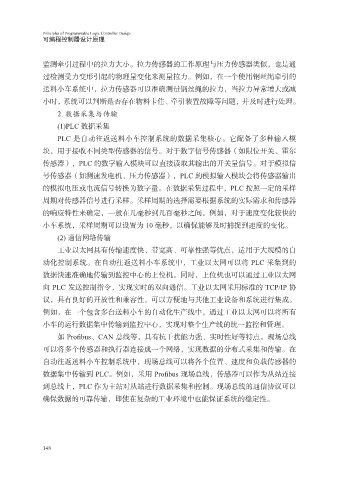

监测牵引过程中的拉力大小。拉力传感器的工作原理与压力传感器类似，也是通
过检测受力变形引起的物理量变化来测量拉力。例如，在一个使用钢丝绳牵引的
送料小车系统中，拉力传感器可以准确测量钢丝绳的拉力，当拉力异常增大或减

小时，系统可以判断是否存在物料卡住、牵引装置故障等问题，并及时进行处理。
2. 数据采集与传输
(1)PLC 数据采集
PLC 是自动往返送料小车控制系统的数据采集核心。它配备了多种输入模

块，用于接收不同类型传感器的信号。对于数字信号传感器（如限位开关、霍尔
传感器），PLC 的数字输入模块可以直接读取其输出的开关量信号。对于模拟信
号传感器（如测速发电机、压力传感器），PLC 的模拟输入模块会将传感器输出
的模拟电压或电流信号转换为数字量。在数据采集过程中，PLC 按照一定的采样

周期对传感器信号进行采样。采样周期的选择需要根据系统的实际需求和传感器
的响应特性来确定，一般在几毫秒到几百毫秒之间。例如，对于速度变化较快的
小车系统，采样周期可以设置为 10 毫秒，以确保能够及时捕捉到速度的变化。
(2) 通信网络传输

工业以太网具有传输速度快、带宽高、可靠性强等优点，适用于大规模的自
动化控制系统。在自动往返送料小车系统中，工业以太网可以将 PLC 采集到的
数据快速准确地传输到监控中心的上位机。同时，上位机也可以通过工业以太网
向 PLC 发送控制指令，实现实时的双向通信。工业以太网采用标准的 TCP/IP 协

议，具有良好的开放性和兼容性，可以方便地与其他工业设备和系统进行集成。
例如，在一个包含多台送料小车的自动化生产线中，通过工业以太网可以将所有
小车的运行数据集中传输到监控中心，实现对整个生产线的统一监控和管理。
如 Profibus、CAN 总线等，具有抗干扰能力强、实时性好等特点。现场总线

可以将多个传感器和执行器连接成一个网络，实现数据的分布式采集和传输。在
自动往返送料小车控制系统中，现场总线可以将各个位置、速度和负载传感器的
数据集中传输到 PLC。例如，采用 Profibus 现场总线，传感器可以作为从站连接
到总线上，PLC 作为主站对从站进行数据采集和控制。现场总线的通信协议可以

确保数据的可靠传输，即使在复杂的工业环境中也能保证系统的稳定性。
