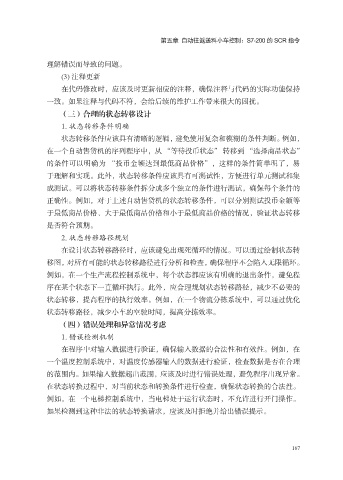

第五章 自动往返送料小车控制：S7-200 的 SCR 指令

理解错误而导致的问题。
(3) 注释更新
在代码修改时，应该及时更新相应的注释，确保注释与代码的实际功能保持

一致。如果注释与代码不符，会给后续的维护工作带来很大的困扰。
（三）合理的状态转移设计
1. 状态转移条件明确
状态转移条件应该具有清晰的逻辑，避免使用复杂和模糊的条件判断。例如，
在一个自动售货机的序列程序中，从 “等待投币状态” 转移到 “选择商品状态”

的条件可以明确为 “投币金额达到最低商品价格”，这样的条件简单明了，易
于理解和实现。此外，状态转移条件应该具有可测试性，方便进行单元测试和集
成测试。可以将状态转移条件拆分成多个独立的条件进行测试，确保每个条件的

正确性。例如，对于上述自动售货机的状态转移条件，可以分别测试投币金额等
于最低商品价格、大于最低商品价格和小于最低商品价格的情况，验证状态转移
是否符合预期。
2. 状态转移路径规划

在设计状态转移路径时，应该避免出现死循环的情况。可以通过绘制状态转
移图，对所有可能的状态转移路径进行分析和检查，确保程序不会陷入无限循环。
例如，在一个生产流程控制系统中，每个状态都应该有明确的退出条件，避免程
序在某个状态下一直循环执行。此外，应合理规划状态转移路径，减少不必要的

状态转移，提高程序的执行效率。例如，在一个物流分拣系统中，可以通过优化
状态转移路径，减少小车的空驶时间，提高分拣效率。
（四）错误处理和异常情况考虑
1. 错误检测机制

在程序中对输入数据进行验证，确保输入数据的合法性和有效性。例如，在
一个温度控制系统中，对温度传感器输入的数据进行验证，检查数据是否在合理
的范围内。如果输入数据超出范围，应该及时进行错误处理，避免程序出现异常。
在状态转换过程中，对当前状态和转换条件进行检查，确保状态转换的合法性。

例如，在一个电梯控制系统中，当电梯处于运行状态时，不允许进行开门操作。
如果检测到这种非法的状态转换请求，应该及时拒绝并给出错误提示。
