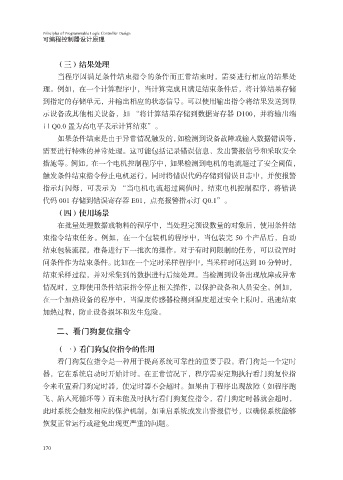

（三）结果处理
当程序因满足条件结束指令的条件而正常结束时，需要进行相应的结果处
理。例如，在一个计算程序中，当计算完成且满足结束条件后，将计算结果存储

到指定的存储单元，并输出相应的状态信号。可以使用输出指令将结果发送到显
示设备或其他相关设备，如 “将计算结果存储到数据寄存器 D100，并将输出端
口 Q0.0 置为高电平表示计算结束”。
如果条件结束是由于异常情况触发的，如检测到设备故障或输入数据错误等，

需要进行特殊的异常处理。这可能包括记录错误信息、发出警报信号和采取安全
措施等。例如，在一个电机控制程序中，如果检测到电机的电流超过了安全阈值，
触发条件结束指令停止电机运行，同时将错误代码存储到错误日志中，并使报警
指示灯闪烁，可表示为 “当电机电流超过阈值时，结束电机控制程序，将错误

代码 001 存储到错误寄存器 E01，点亮报警指示灯 Q0.1”。
（四）使用场景
在批量处理数据或物料的程序中，当处理完预设数量的对象后，使用条件结
束指令结束任务。例如，在一个包装机的程序中，当包装完 50 个产品后，自动

结束包装流程，准备进行下一批次的操作。对于有时间限制的任务，可以设置时
间条件作为结束条件。比如在一个定时采样程序中，当采样时间达到 10 分钟时，
结束采样过程，并对采集到的数据进行后续处理。当检测到设备出现故障或异常
情况时，立即使用条件结束指令停止相关操作，以保护设备和人员安全。例如，

在一个加热设备的程序中，当温度传感器检测到温度超过安全上限时，迅速结束
加热过程，防止设备损坏和发生危险。

二、看门狗复位指令

（一）看门狗复位指令的作用
看门狗复位指令是一种用于提高系统可靠性的重要手段。看门狗是一个定时
器，它在系统启动时开始计时。在正常情况下，程序需要定期执行看门狗复位指
令来重置看门狗定时器，使定时器不会超时。如果由于程序出现故障（如程序跑

飞、陷入死循环等）而未能及时执行看门狗复位指令，看门狗定时器就会超时，
此时系统会触发相应的保护机制，如重启系统或发出警报信号，以确保系统能够
恢复正常运行或避免出现更严重的问题。
