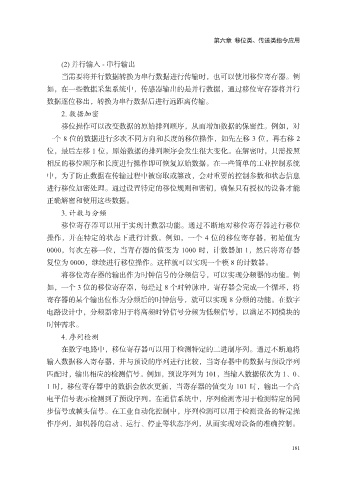

第六章 移位类、传送类指令应用

(2) 并行输入 - 串行输出
当需要将并行数据转换为串行数据进行传输时，也可以使用移位寄存器。例
如，在一些数据采集系统中，传感器输出的是并行数据，通过移位寄存器将并行

数据逐位移出，转换为串行数据后进行远距离传输。
2. 数据加密
移位操作可以改变数据的原始排列顺序，从而增加数据的保密性。例如，对
一个 8 位的数据进行多次不同方向和长度的移位操作，如先左移 3 位，再右移 2

位，最后左移 1 位，原始数据的排列顺序会发生很大变化。在解密时，只需按照
相反的移位顺序和长度进行操作即可恢复原始数据。在一些简单的工业控制系统
中，为了防止数据在传输过程中被窃取或篡改，会对重要的控制参数和状态信息
进行移位加密处理。通过设置特定的移位规则和密钥，确保只有授权的设备才能

正确解密和使用这些数据。
3. 计数与分频
移位寄存器可以用于实现计数器功能。通过不断地对移位寄存器进行移位
操作，并在特定的状态下进行计数。例如，一个 4 位的移位寄存器，初始值为

0000，每次左移一位，当寄存器的值变为 1000 时，计数器加 1，然后将寄存器
复位为 0000，继续进行移位操作。这样就可以实现一个模 8 的计数器。
将移位寄存器的输出作为时钟信号的分频信号，可以实现分频器的功能。例
如，一个 3 位的移位寄存器，每经过 8 个时钟脉冲，寄存器会完成一个循环，将

寄存器的某个输出位作为分频后的时钟信号，就可以实现 8 分频的功能。在数字
电路设计中，分频器常用于将高频时钟信号分频为低频信号，以满足不同模块的
时钟需求。
4. 序列检测

在数字电路中，移位寄存器可以用于检测特定的二进制序列。通过不断地将
输入数据移入寄存器，并与预设的序列进行比较，当寄存器中的数据与预设序列
匹配时，输出相应的检测信号。例如，预设序列为 101，当输入数据依次为 1、0、
1 时，移位寄存器中的数据会依次更新，当寄存器的值变为 101 时，输出一个高

电平信号表示检测到了预设序列。在通信系统中，序列检测常用于检测特定的同
步信号或帧头信号。在工业自动化控制中，序列检测可以用于检测设备的特定操
作序列，如机器的启动、运行、停止等状态序列，从而实现对设备的准确控制。
