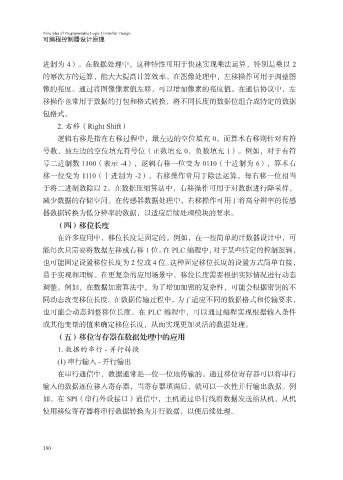

进制为 4）。在数据处理中，这种特性可用于快速实现乘法运算，特别是乘以 2
的幂次方的运算，能大大提高计算效率。在图像处理中，左移操作可用于调整图
像的亮度。通过将图像像素值左移，可以增加像素的亮度值。在通信协议中，左

移操作也常用于数据的打包和格式转换，将不同长度的数据位组合成特定的数据
包格式。
2. 右移（Right Shift）
逻辑右移是指在右移过程中，最左边的空位填充 0。而算术右移则针对有符

号数，最左边的空位填充符号位（正数填充 0，负数填充 1）。例如，对于有符
号二进制数 1100（表示 -4），逻辑右移一位变为 0110（十进制为 6），算术右
移一位变为 1110（十进制为 -2）。右移操作常用于除法运算，每右移一位相当
于将二进制数除以 2。在数据压缩算法中，右移操作可用于对数据进行降采样，

减少数据的存储空间。在传感器数据处理中，右移操作可用于将高分辨率的传感
器数据转换为低分辨率的数据，以适应后续处理模块的要求。
（四）移位长度
在许多应用中，移位长度是固定的。例如，在一些简单的计数器设计中，可

能每次只需要将数据左移或右移 1 位。在 PLC 编程中，对于某些特定的控制逻辑，
也可能固定设置移位长度为 2 位或 4 位。这种固定移位长度的设置方式简单直接，
易于实现和理解。在更复杂的应用场景中，移位长度需要根据实际情况进行动态
调整。例如，在数据加密算法中，为了增加加密的复杂性，可能会根据密钥的不

同动态改变移位长度。在数据传输过程中，为了适应不同的数据格式和传输要求，
也可能会动态调整移位长度。在 PLC 编程中，可以通过编程实现根据输入条件
或其他变量的值来确定移位长度，从而实现更加灵活的数据处理。
（五）移位寄存器在数据处理中的应用

1. 数据的串行 - 并行转换
(1) 串行输入 - 并行输出
在串行通信中，数据通常是一位一位地传输的。通过移位寄存器可以将串行
输入的数据逐位移入寄存器，当寄存器填满后，就可以一次性并行输出数据。例

如，在 SPI（串行外设接口）通信中，主机通过串行线将数据发送给从机，从机
使用移位寄存器将串行数据转换为并行数据，以便后续处理。
