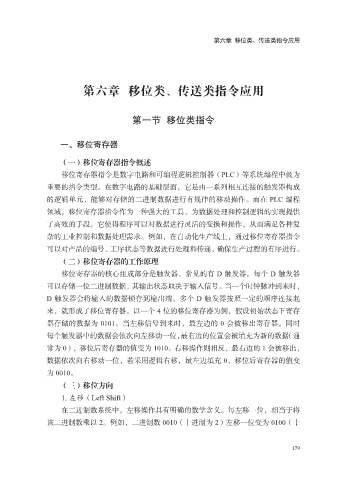

第六章 移位类、传送类指令应用

第六章 移位类、传送类指令应用

第一节 移位类指令

一、移位寄存器

（一）移位寄存器指令概述
移位寄存器指令是数字电路和可编程逻辑控制器（PLC）等系统编程中极为
重要的指令类型。在数字电路的基础层面，它是由一系列相互连接的触发器构成

的逻辑单元，能够对存储的二进制数据进行有规律的移动操作。而在 PLC 编程
领域，移位寄存器指令作为一种强大的工具，为数据处理和控制逻辑的实现提供
了高效的手段。它使得程序可以对数据进行灵活的变换和操作，从而满足各种复
杂的工业控制和数据处理需求。例如，在自动化生产线上，通过移位寄存器指令
可以对产品的编号、工序状态等数据进行处理和传递，确保生产过程的有序进行。

（二）移位寄存器的工作原理
移位寄存器的核心组成部分是触发器，常见的有 D 触发器。每个 D 触发器
可以存储一位二进制数据，其输出状态取决于输入信号。当一个时钟脉冲到来时，

D 触发器会将输入的数据锁存到输出端。多个 D 触发器按照一定的顺序连接起
来，就形成了移位寄存器。以一个 4 位的移位寄存器为例，假设初始状态下寄存
器存储的数据为 0101。当左移信号到来时，最左边的 0 会被移出寄存器，同时
每个触发器中的数据会依次向左移动一位，最右边的位置会被填充为新的数据（通
常为 0），移位后寄存器的值变为 1010。右移操作则相反，最右边的 1 会被移出，

数据依次向右移动一位，若采用逻辑右移，最左边填充 0，移位后寄存器的值变
为 0010。
（三）移位方向

1. 左移（Left Shift）
在二进制数系统中，左移操作具有明确的数学含义。每左移一位，相当于将
该二进制数乘以 2。例如，二进制数 0010（十进制为 2）左移一位变为 0100（十

179
