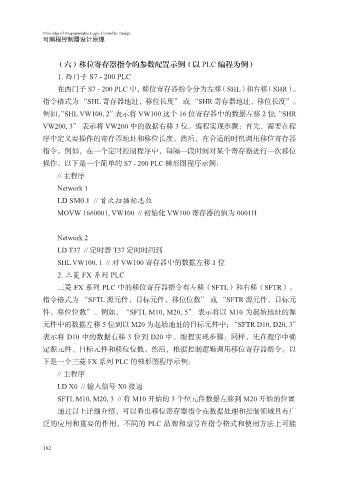

（六）移位寄存器指令的参数配置示例（以 PLC 编程为例）
1. 西门子 S7 - 200 PLC
在西门子 S7 - 200 PLC 中，移位寄存器指令分为左移（SHL）和右移（SHR）。

指令格式为 “SHL 寄存器地址，移位长度” 或 “SHR 寄存器地址，移位长度”。
例如，“SHL VW100, 2” 表示将 VW100 这个 16 位寄存器中的数据左移 2 位；“SHR
VW200, 3” 表示将 VW200 中的数据右移 3 位。编程实现步骤：首先，需要在程
序中定义要操作的寄存器地址和移位长度。然后，在合适的时机调用移位寄存器

指令。例如，在一个定时控制程序中，每隔一段时间对某个寄存器进行一次移位
操作。以下是一个简单的 S7 - 200 PLC 梯形图程序示例：
// 主程序
Network 1

LD SM0.1 // 首次扫描标志位
MOVW 16#0001, VW100 // 初始化 VW100 寄存器的值为 0001H

Network 2

LD T37 // 定时器 T37 定时时间到
SHL VW100, 1 // 对 VW100 寄存器中的数据左移 1 位
2. 三菱 FX 系列 PLC
三菱 FX 系列 PLC 中的移位寄存器指令有左移（SFTL）和右移（SFTR）。

指令格式为 “SFTL 源元件，目标元件，移位位数” 或 “SFTR 源元件，目标元
件，移位位数”。例如，“SFTL M10, M20, 5” 表示将以 M10 为起始地址的源
元件中的数据左移 5 位到以 M20 为起始地址的目标元件中；“SFTR D10, D20, 3”
表示将 D10 中的数据右移 3 位到 D20 中。编程实现步骤：同样，先在程序中确

定源元件、目标元件和移位位数。然后，根据控制逻辑调用移位寄存器指令。以
下是一个三菱 FX 系列 PLC 的梯形图程序示例：
// 主程序
LD X0 // 输入信号 X0 接通

SFTL M10, M20, 3 // 将 M10 开始的 3 个位元件数据左移到 M20 开始的位置
通过以上详细介绍，可以看出移位寄存器指令在数据处理和控制领域具有广
泛的应用和重要的作用，不同的 PLC 品牌和型号在指令格式和使用方法上可能
