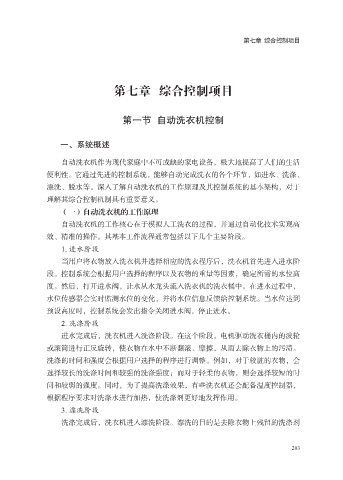

第七章 综合控制项目

第七章 综合控制项目

第一节 自动洗衣机控制

一、系统概述

自动洗衣机作为现代家庭中不可或缺的家电设备，极大地提高了人们的生活
便利性。它通过先进的控制系统，能够自动完成洗衣的各个环节，如进水、洗涤、
漂洗、脱水等。深入了解自动洗衣机的工作原理及其控制系统的基本架构，对于

理解其综合控制机制具有重要意义。
（一）自动洗衣机的工作原理
自动洗衣机的工作核心在于模拟人工洗衣的过程，并通过自动化技术实现高
效、精准的操作。其基本工作流程通常包括以下几个主要阶段。
1. 进水阶段

当用户将衣物放入洗衣机并选择相应的洗衣程序后，洗衣机首先进入进水阶
段。控制系统会根据用户选择的程序以及衣物的重量等因素，确定所需的水位高
度。然后，打开进水阀，让水从水龙头流入洗衣机的洗衣桶中。在进水过程中，

水位传感器会实时监测水位的变化，并将水位信息反馈给控制系统。当水位达到
预设高度时，控制系统会发出指令关闭进水阀，停止进水。
2. 洗涤阶段
进水完成后，洗衣机进入洗涤阶段。在这个阶段，电机驱动洗衣桶内的波轮
或滚筒进行正反旋转，使衣物在水中不断翻滚、摩擦，从而去除衣物上的污渍。

洗涤的时间和强度会根据用户选择的程序进行调整。例如，对于较脏的衣物，会
选择较长的洗涤时间和较强的洗涤强度；而对于轻柔的衣物，则会选择较短的时
间和较弱的强度。同时，为了提高洗涤效果，有些洗衣机还会配备温度控制器，

根据程序要求对洗涤水进行加热，使洗涤剂更好地发挥作用。
3. 漂洗阶段
洗涤完成后，洗衣机进入漂洗阶段。漂洗的目的是去除衣物上残留的洗涤剂

203
