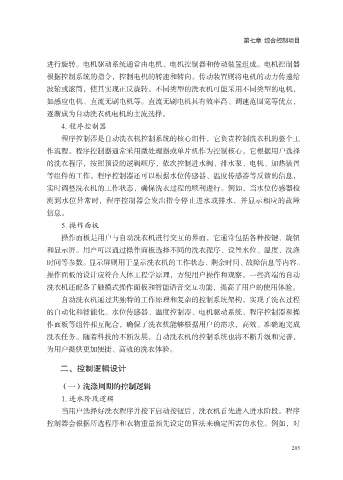

第七章 综合控制项目

进行旋转。电机驱动系统通常由电机、电机控制器和传动装置组成。电机控制器
根据控制系统的指令，控制电机的转速和转向。传动装置则将电机的动力传递给
波轮或滚筒，使其实现正反旋转。不同类型的洗衣机可能采用不同类型的电机，

如感应电机、直流无刷电机等。直流无刷电机具有效率高、调速范围宽等优点，
逐渐成为自动洗衣机电机的主流选择。
4. 程序控制器
程序控制器是自动洗衣机控制系统的核心组件，它负责控制洗衣机的整个工

作流程。程序控制器通常采用微处理器或单片机作为控制核心，它根据用户选择
的洗衣程序，按照预设的逻辑顺序，依次控制进水阀、排水泵、电机、加热装置
等组件的工作。程序控制器还可以根据水位传感器、温度传感器等反馈的信息，
实时调整洗衣机的工作状态，确保洗衣过程的顺利进行。例如，当水位传感器检

测到水位异常时，程序控制器会发出指令停止进水或排水，并显示相应的故障
信息。
5. 操作面板
操作面板是用户与自动洗衣机进行交互的界面，它通常包括各种按键、旋钮

和显示屏。用户可以通过操作面板选择不同的洗衣程序、设置水位、温度、洗涤
时间等参数。显示屏则用于显示洗衣机的工作状态、剩余时间、故障信息等内容。
操作面板的设计应符合人体工程学原理，方便用户操作和观察。一些高端的自动
洗衣机还配备了触摸式操作面板和智能语音交互功能，提高了用户的使用体验。

自动洗衣机通过其独特的工作原理和复杂的控制系统架构，实现了洗衣过程
的自动化和智能化。水位传感器、温度控制器、电机驱动系统、程序控制器和操
作面板等组件相互配合，确保了洗衣机能够根据用户的需求，高效、准确地完成
洗衣任务。随着科技的不断发展，自动洗衣机的控制系统也将不断升级和完善，

为用户提供更加便捷、高效的洗衣体验。

二、控制逻辑设计

（一）洗涤周期的控制逻辑

1. 进水阶段逻辑
当用户选择好洗衣程序并按下启动按钮后，洗衣机首先进入进水阶段。程序
控制器会根据所选程序和衣物重量预先设定的算法来确定所需的水位。例如，对
