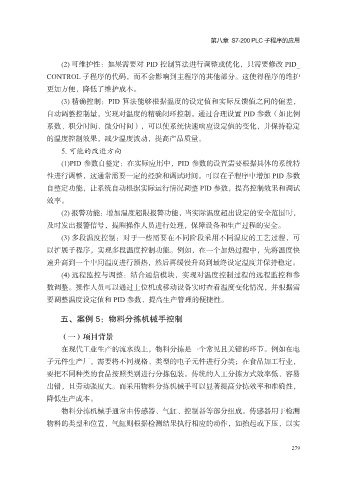

第八章 S7-200 PLC 子程序的应用

(2) 可维护性：如果需要对 PID 控制算法进行调整或优化，只需要修改 PID_
CONTROL 子程序的代码，而不会影响到主程序的其他部分。这使得程序的维护
更加方便，降低了维护成本。

(3) 精确控制：PID 算法能够根据温度的设定值和实际反馈值之间的偏差，
自动调整控制量，实现对温度的精确闭环控制。通过合理设置 PID 参数（如比例
系数、积分时间、微分时间），可以使系统快速响应设定值的变化，并保持稳定
的温度控制效果，减少温度波动，提高产品质量。

5. 可能的改进方向
(1)PID 参数自整定：在实际应用中，PID 参数的设置需要根据具体的系统特
性进行调整，这通常需要一定的经验和调试时间。可以在子程序中增加 PID 参数
自整定功能，让系统自动根据实际运行情况调整 PID 参数，提高控制效果和调试

效率。
(2) 报警功能：增加温度超限报警功能，当实际温度超出设定的安全范围时，
及时发出报警信号，提醒操作人员进行处理，保障设备和生产过程的安全。
(3) 多段温度控制：对于一些需要在不同阶段采用不同温度的工艺过程，可

以扩展子程序，实现多段温度控制功能。例如，在一个加热过程中，先将温度快
速升高到一个中间温度进行预热，然后再缓慢升高到最终设定温度并保持稳定。
(4) 远程监控与调整：结合通信模块，实现对温度控制过程的远程监控和参
数调整。操作人员可以通过上位机或移动设备实时查看温度变化情况，并根据需

要调整温度设定值和 PID 参数，提高生产管理的便捷性。

五、案例 5：物料分拣机械手控制

（一）项目背景

在现代工业生产的流水线上，物料分拣是一个常见且关键的环节。例如在电
子元件生产厂，需要将不同规格、类型的电子元件进行分类；在食品加工行业，
要把不同种类的食品按照类别进行分拣包装。传统的人工分拣方式效率低、容易
出错，且劳动强度大。而采用物料分拣机械手可以显著提高分拣效率和准确性，

降低生产成本。
物料分拣机械手通常由传感器、气缸、控制器等部分组成。传感器用于检测
物料的类型和位置，气缸则根据检测结果执行相应的动作，如抬起或下压，以实
