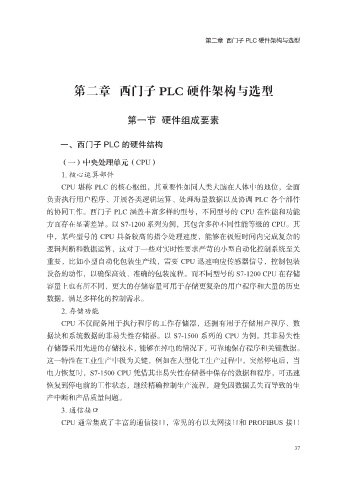

第二章 西门子 PLC 硬件架构与选型
第二章 西门子 PLC 硬件架构与选型
第一节 硬件组成要素
一、西门子 PLC 的硬件结构
（一）中央处理单元（CPU）
1. 核心运算部件
CPU 堪称 PLC 的核心枢纽，其重要性如同人类大脑在人体中的地位，全面
负责执行用户程序、开展各类逻辑运算、处理海量数据以及协调 PLC 各个部件
的协同工作。西门子 PLC 涵盖丰富多样的型号，不同型号的 CPU 在性能和功能
方面存在显著差异。以 S7-1200 系列为例，其包含多种不同性能等级的 CPU。其
中，某些型号的 CPU 具备较高的指令处理速度，能够在极短时间内完成复杂的
逻辑判断和数据运算，这对于一些对实时性要求严苛的小型自动化控制系统至关
重要，比如小型自动化包装生产线，需要 CPU 迅速响应传感器信号，控制包装
设备的动作，以确保高效、准确的包装流程。而不同型号的 S7-1200 CPU 在存储
容量上也有所不同，更大的存储容量可用于存储更复杂的用户程序和大量的历史
数据，满足多样化的控制需求。
2. 存储功能
CPU 不仅配备用于执行程序的工作存储器，还拥有用于存储用户程序、数
据块和系统数据的非易失性存储器。以 S7-1500 系列的 CPU 为例，其非易失性
存储器采用先进的存储技术，能够在掉电的情况下，可靠地保存程序和关键数据。
这一特性在工业生产中极为关键，例如在大型化工生产过程中，突然停电后，当
电力恢复时，S7-1500 CPU 凭借其非易失性存储器中保存的数据和程序，可迅速
恢复到停电前的工作状态，继续精确控制生产流程，避免因数据丢失而导致的生
产中断和产品质量问题。
3. 通信接口
CPU 通常集成了丰富的通信接口，常见的有以太网接口和 PROFIBUS 接口
