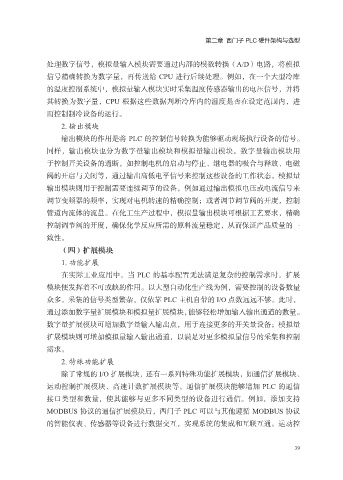

第二章 西门子 PLC 硬件架构与选型

处理数字信号，模拟量输入模块需要通过内部的模数转换（A/D）电路，将模拟
信号精确转换为数字量，再传送给 CPU 进行后续处理。例如，在一个大型冷库
的温度控制系统中，模拟量输入模块实时采集温度传感器输出的电压信号，并将

其转换为数字量，CPU 根据这些数据判断冷库内的温度是否在设定范围内，进
而控制制冷设备的运行。
2. 输出模块
输出模块的作用是将 PLC 的控制信号转换为能够驱动现场执行设备的信号。

同样，输出模块也分为数字量输出模块和模拟量输出模块。数字量输出模块用
于控制开关设备的通断，如控制电机的启动与停止、继电器的吸合与释放、电磁
阀的开启与关闭等，通过输出高低电平信号来控制这些设备的工作状态。模拟量
输出模块则用于控制需要连续调节的设备，例如通过输出模拟电压或电流信号来

调节变频器的频率，实现对电机转速的精确控制；或者调节调节阀的开度，控制
管道内流体的流量。在化工生产过程中，模拟量输出模块可根据工艺要求，精确
控制调节阀的开度，确保化学反应所需的原料流量稳定，从而保证产品质量的一
致性。

（四）扩展模块
1. 功能扩展
在实际工业应用中，当 PLC 的基本配置无法满足复杂的控制需求时，扩展
模块便发挥着不可或缺的作用。以大型自动化生产线为例，需要控制的设备数量

众多，采集的信号类型繁杂，仅依靠 PLC 主机自带的 I/O 点数远远不够。此时，
通过添加数字量扩展模块和模拟量扩展模块，能够轻松增加输入输出通道的数量。
数字量扩展模块可增加数字量输入输出点，用于连接更多的开关量设备；模拟量
扩展模块则可增加模拟量输入输出通道，以满足对更多模拟量信号的采集和控制

需求。
2. 特殊功能扩展
除了常规的 I/O 扩展模块，还有一系列特殊功能扩展模块，如通信扩展模块、
运动控制扩展模块、高速计数扩展模块等。通信扩展模块能够增加 PLC 的通信

接口类型和数量，使其能够与更多不同类型的设备进行通信。例如，添加支持
MODBUS 协议的通信扩展模块后，西门子 PLC 可以与其他遵循 MODBUS 协议
的智能仪表、传感器等设备进行数据交互，实现系统的集成和互联互通。运动控
