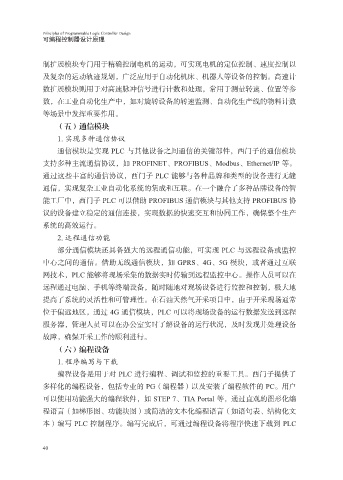

制扩展模块专门用于精确控制电机的运动，可实现电机的定位控制、速度控制以
及复杂的运动轨迹规划，广泛应用于自动化机床、机器人等设备的控制。高速计
数扩展模块则用于对高速脉冲信号进行计数和处理，常用于测量转速、位置等参

数，在工业自动化生产中，如对旋转设备的转速监测、自动化生产线的物料计数
等场景中发挥重要作用。
（五）通信模块
1. 实现多种通信协议

通信模块是实现 PLC 与其他设备之间通信的关键部件，西门子的通信模块
支持多种主流通信协议，如 PROFINET、PROFIBUS、Modbus、Ethernet/IP 等。
通过这些丰富的通信协议，西门子 PLC 能够与各种品牌和类型的设备进行无缝
通信，实现复杂工业自动化系统的集成和互联。在一个融合了多种品牌设备的智

能工厂中，西门子 PLC 可以借助 PROFIBUS 通信模块与其他支持 PROFIBUS 协
议的设备建立稳定的通信连接，实现数据的快速交互和协同工作，确保整个生产
系统的高效运行。
2. 远程通信功能

部分通信模块还具备强大的远程通信功能，可实现 PLC 与远程设备或监控
中心之间的通信。借助无线通信模块，如 GPRS、4G、5G 模块，或者通过互联
网技术，PLC 能够将现场采集的数据实时传输到远程监控中心。操作人员可以在
远程通过电脑、手机等终端设备，随时随地对现场设备进行监控和控制，极大地

提高了系统的灵活性和可管理性。在石油天然气开采项目中，由于开采现场通常
位于偏远地区，通过 4G 通信模块，PLC 可以将现场设备的运行数据发送到远程
服务器，管理人员可以在办公室实时了解设备的运行状况，及时发现并处理设备
故障，确保开采工作的顺利进行。

（六）编程设备
1. 程序编写与下载
编程设备是用于对 PLC 进行编程、调试和监控的重要工具。西门子提供了
多样化的编程设备，包括专业的 PG（编程器）以及安装了编程软件的 PC。用户

可以使用功能强大的编程软件，如 STEP 7、TIA Portal 等，通过直观的图形化编
程语言（如梯形图、功能块图）或简洁的文本化编程语言（如语句表、结构化文
本）编写 PLC 控制程序。编写完成后，可通过编程设备将程序快速下载到 PLC
