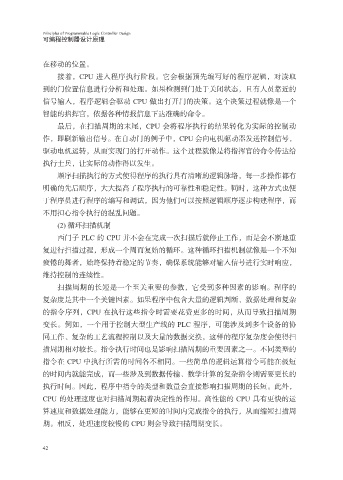

在移动的位置。
接着，CPU 进入程序执行阶段。它会根据预先编写好的程序逻辑，对读取
到的门位置信息进行分析和处理。如果检测到门处于关闭状态，且有人员靠近的

信号输入，程序逻辑会驱动 CPU 做出打开门的决策。这个决策过程就像是一个
智能的指挥官，依据各种情报信息下达准确的命令。
最后，在扫描周期的末尾，CPU 会将程序执行的结果转化为实际的控制动
作，即刷新输出信号。在自动门的例子中，CPU 会向电机驱动器发送控制信号，

驱动电机运转，从而实现门的打开动作。这个过程就像是将指挥官的命令传达给
执行士兵，让实际的动作得以发生。
顺序扫描执行的方式使得程序的执行具有清晰的逻辑脉络，每一步操作都有
明确的先后顺序，大大提高了程序执行的可靠性和稳定性。同时，这种方式也便

于程序员进行程序的编写和调试，因为他们可以按照逻辑顺序逐步构建程序，而
不用担心指令执行的混乱问题。
(2) 循环扫描机制
西门子 PLC 的 CPU 并不会在完成一次扫描后就停止工作，而是会不断地重

复进行扫描过程，形成一个周而复始的循环。这种循环扫描机制就像是一个不知
疲倦的舞者，始终保持着稳定的节奏，确保系统能够对输入信号进行实时响应，
维持控制的连续性。
扫描周期的长短是一个至关重要的参数，它受到多种因素的影响。程序的

复杂度是其中一个关键因素。如果程序中包含大量的逻辑判断、数据处理和复杂
的指令序列，CPU 在执行这些指令时需要花费更多的时间，从而导致扫描周期
变长。例如，一个用于控制大型生产线的 PLC 程序，可能涉及到多个设备的协
同工作、复杂的工艺流程控制以及大量的数据交换，这样的程序复杂度会使得扫

描周期相对较长。指令执行时间也是影响扫描周期的重要因素之一。不同类型的
指令在 CPU 中执行所需的时间各不相同。一些简单的逻辑运算指令可能在极短
的时间内就能完成，而一些涉及到数据传输、数学计算的复杂指令则需要更长的
执行时间。因此，程序中指令的类型和数量会直接影响扫描周期的长短。此外，

CPU 的处理速度也对扫描周期起着决定性的作用。高性能的 CPU 具有更快的运
算速度和数据处理能力，能够在更短的时间内完成指令的执行，从而缩短扫描周
期。相反，处理速度较慢的 CPU 则会导致扫描周期变长。
