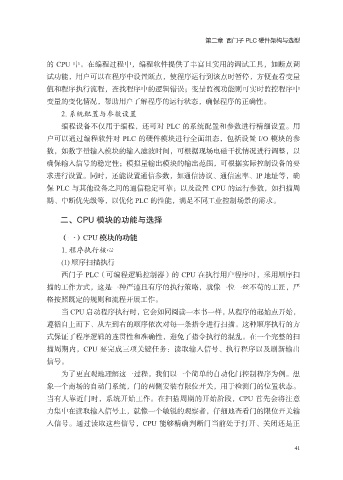

第二章 西门子 PLC 硬件架构与选型

的 CPU 中。在编程过程中，编程软件提供了丰富且实用的调试工具，如断点调
试功能，用户可以在程序中设置断点，使程序运行到该点时暂停，方便查看变量
值和程序执行流程，查找程序中的逻辑错误；变量监视功能则可实时监控程序中

变量的变化情况，帮助用户了解程序的运行状态，确保程序的正确性。
2. 系统配置与参数设置
编程设备不仅用于编程，还可对 PLC 的系统配置和参数进行精细设置。用
户可以通过编程软件对 PLC 的硬件模块进行全面组态，包括设置 I/O 模块的参

数，如数字量输入模块的输入滤波时间，可根据现场电磁干扰情况进行调整，以
确保输入信号的稳定性；模拟量输出模块的输出范围，可根据实际控制设备的要
求进行设置。同时，还能设置通信参数，如通信协议、通信速率、IP 地址等，确
保 PLC 与其他设备之间的通信稳定可靠；以及设置 CPU 的运行参数，如扫描周

期、中断优先级等，以优化 PLC 的性能，满足不同工业控制场景的需求。

二、CPU 模块的功能与选择

（一）CPU 模块的功能

1. 程序执行核心
(1) 顺序扫描执行
西门子 PLC（可编程逻辑控制器）的 CPU 在执行用户程序时，采用顺序扫
描的工作方式，这是一种严谨且有序的执行策略，就像一位一丝不苟的工匠，严

格按照既定的规则和流程开展工作。
当 CPU 启动程序执行时，它会如同阅读一本书一样，从程序的起始点开始，
遵循自上而下、从左到右的顺序依次对每一条指令进行扫描。这种顺序执行的方
式保证了程序逻辑的连贯性和准确性，避免了指令执行的混乱。在一个完整的扫

描周期内，CPU 要完成三项关键任务：读取输入信号、执行程序以及刷新输出
信号。
为了更直观地理解这一过程，我们以一个简单的自动化门控制程序为例。想
象一个商场的自动门系统，门的两侧安装有限位开关，用于检测门的位置状态。

当有人靠近门时，系统开始工作。在扫描周期的开始阶段，CPU 首先会将注意
力集中在读取输入信号上，就像一个敏锐的观察者，仔细地查看门的限位开关输
入信号。通过读取这些信号，CPU 能够精确判断门当前处于打开、关闭还是正
