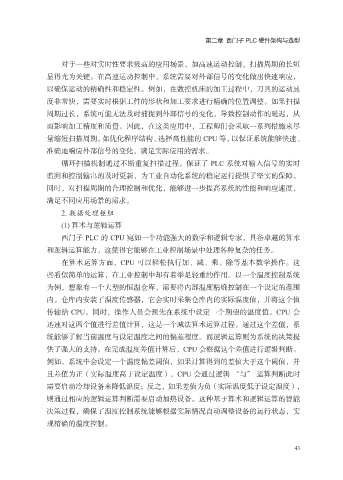

第二章 西门子 PLC 硬件架构与选型

对于一些对实时性要求极高的应用场景，如高速运动控制，扫描周期的长短
显得尤为关键。在高速运动控制中，系统需要对外部信号的变化做出快速响应，
以确保运动的精确性和稳定性。例如，在数控机床的加工过程中，刀具的运动速

度非常快，需要实时根据工件的形状和加工要求进行精确的位置调整。如果扫描
周期过长，系统可能无法及时捕捉到外部信号的变化，导致控制动作的延迟，从
而影响加工精度和质量。因此，在这类应用中，工程师们会采取一系列措施来尽
量缩短扫描周期，如优化程序结构、选择高性能的 CPU 等，以保证系统能够快速、

准确地响应外部信号的变化，满足实际应用的需求。
循环扫描机制通过不断重复扫描过程，保证了 PLC 系统对输入信号的实时
监测和控制输出的及时更新，为工业自动化系统的稳定运行提供了坚实的保障。
同时，对扫描周期的合理控制和优化，能够进一步提高系统的性能和响应速度，

满足不同应用场景的需求。
2. 数据处理枢纽
(1) 算术与逻辑运算
西门子 PLC 的 CPU 宛如一个功能强大的数学和逻辑专家，具备卓越的算术

和逻辑运算能力，这使得它能够在工业控制场景中处理各种复杂的任务。
在算术运算方面，CPU 可以轻松执行加、减、乘、除等基本数学操作。这
些看似简单的运算，在工业控制中却有着举足轻重的作用。以一个温度控制系统
为例，想象有一个大型的恒温仓库，需要将内部温度精确控制在一个设定的范围

内。仓库内安装了温度传感器，它会实时采集仓库内的实际温度值，并将这个值
传输给 CPU。同时，操作人员会预先在系统中设定一个期望的温度值。CPU 会
迅速对这两个值进行差值计算，这是一个减法算术运算过程。通过这个差值，系
统能够了解当前温度与设定温度之间的偏差程度。而逻辑运算则为系统的决策提

供了强大的支持。在完成温度差值计算后，CPU 会根据这个差值进行逻辑判断。
例如，系统中会设定一个温度偏差阈值，如果计算得到的差值大于这个阈值，并
且差值为正（实际温度高于设定温度），CPU 会通过逻辑 “与” 运算判断此时
需要启动冷却设备来降低温度；反之，如果差值为负（实际温度低于设定温度），

则通过相应的逻辑运算判断需要启动加热设备。这种基于算术和逻辑运算的智能
决策过程，确保了温度控制系统能够根据实际情况自动调整设备的运行状态，实
现精确的温度控制。
