第三章 结构加固改造设计 ◆

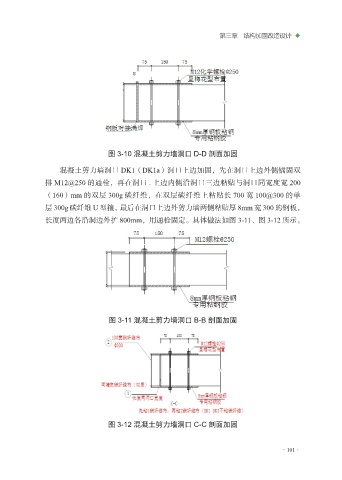

图 3-10 混凝土剪力墙洞口 D-D 剖面加固
混凝土剪力墙洞口 DK1（DK1a）洞口上边加固，先在洞口上边外侧锚固双
排 M12@250 的通栓，再在洞口 . 上边内侧沿洞口三边粘贴与洞口同宽度宽 200
（160）mm 的双层 300g 碳纤维，在双层碳纤维上粘贴长 700 宽 100@300 的单
层 300g 碳纤维 U 型箍，最后在洞口上边外剪力墙两侧粘贴厚 8mm 宽 300 的钢板，
长度两边各沿洞边外扩 800mm，用通栓固定。具体做法如图 3-11、图 3-12 所示。
图 3-11 混凝土剪力墙洞口 B-B 剖面加固
图 3-12 混凝土剪力墙洞口 C-C 剖面加固
