第三章 结构加固改造设计 ◆

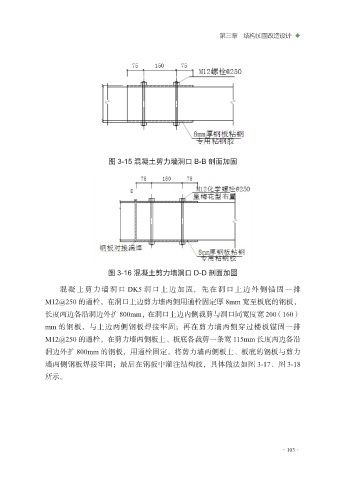

图 3-15 混凝土剪力墙洞口 B-B 剖面加固
图 3-16 混凝土剪力墙洞口 D-D 剖面加固
混凝土剪力墙洞口 DK5 洞口上边加固，先在洞口上边外侧锚固一排
M12@250 的通栓，在洞口上边剪力墙两侧用通栓固定厚 8mm 宽至板底的钢板，
长度两边各沿洞边外扩 800mm，在洞口上边内侧裁剪与洞口同宽度宽 200（160）
mm 的钢板，与上边两侧钢板焊接牢固；再在剪力墙两侧穿过楼板锚固一排
M12@250 的通栓，在剪力墙两侧板上、板底各裁剪一条宽 115mm 长度两边各沿
洞边外扩 800mm 的钢板，用通栓固定，将剪力墙两侧板上、板底的钢板与剪力
墙两侧钢板焊接牢固；最后在钢板中灌注结构胶，具体做法如图 3-17、图 3-18
所示。
